FIB-SEM | دي بي 550

المجهر الإلكتروني الماسح بالانبعاث الميداني (FE-SEM) مع أعمدة الشعاع الأيوني المركز (FIB)

يحتوي CIQTEK DB550 على المجهر الإلكتروني لمسح الشعاع الأيوني المركّز (FIB-SEM) على عمود شعاع أيوني مركّز لتحليل النانو وإعداد العينات. إنه يستخدم تقنية البصريات الإلكترونية "النفق الفائق"، وانحراف منخفض وتصميم موضوعي غير مغناطيسي، وله ميزة "الجهد المنخفض والدقة العالية" لضمان قدراته التحليلية النانوية.

تسهل الأعمدة الأيونية مصدر أيون المعدن السائل Ga+ مع حزم أيونية عالية الجودة ومستقرة للغاية لضمان قدرات التصنيع النانوي. DB550 عبارة عن محطة عمل متكاملة لتحليل وتصنيع النانو مع معالج نانو متكامل ونظام حقن الغاز وبرنامج واجهة المستخدم الرسومية سهل الاستخدام.

مطلوب الان
FIB-SEM features

1. "Super Tunnel" تقنية عمود البصريات الإلكترونية/تباطؤ شعاع العمود

تقليل تأثير الشحن المكاني، وضمان أداء دقة الجهد المنخفض.

2. خالية من التقاطع في مسار شعاع الإلكترون

تقليل انحرافات العدسة بشكل فعال وتحسين الدقة.

3. العدسة الموضوعية المركبة الكهرومغناطيسية والكهروستاتيكية

تقليل الانحرافات، وتحسين الدقة بشكل كبير عند الفولتية المنخفضة، وتمكين مراقبة العينات المغناطيسية.

4. عدسة موضوعية ذات درجة حرارة ثابتة مبردة بالماء

التأكد من استقرار وموثوقية وتكرار أداء العدسة الشيئية.

5. نظام تبديل الفتحات المتعددة المتغير عن طريق انحراف الشعاع الكهرومغناطيسي

يتيح التبديل التلقائي بين الفتحات بدون حركة ميكانيكية التبديل السريع بين أوضاع التصوير المختلفة.

أبرز الميزات التقنية في CIQTEK DB550 FIB-SEM

FIBSEM - Focused Ion Beam Column

عمود الشعاع الأيوني المركز (FIB)

الدقة: 3 نانومتر@30 كيلو فولت

تيار المسبار: 1 باسكال إلى 65 غ

نطاق جهد التسارع: 0.5 كيلو فولت إلى 30 كيلو فولت

الفاصل الزمني لتبادل مصدر الأيون: ≥1000 ساعة

الاستقرار: 72 ساعة من التشغيل المتواصل

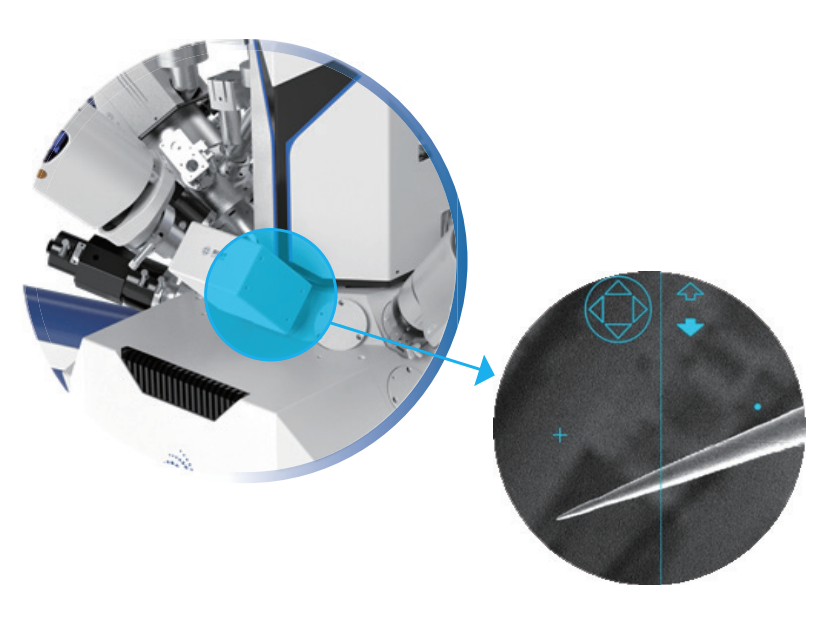

FIBSEM - Nano-manipulator

مناور النانو

الغرفة مثبتة داخليًا

ثلاثة محاور مدفوعة بالكامل بكهرباء ضغطية

دقة محرك السائر ≥10 نانومتر

أقصى سرعة سفر 2 مم/ثانية

نظام التحكم المتكامل

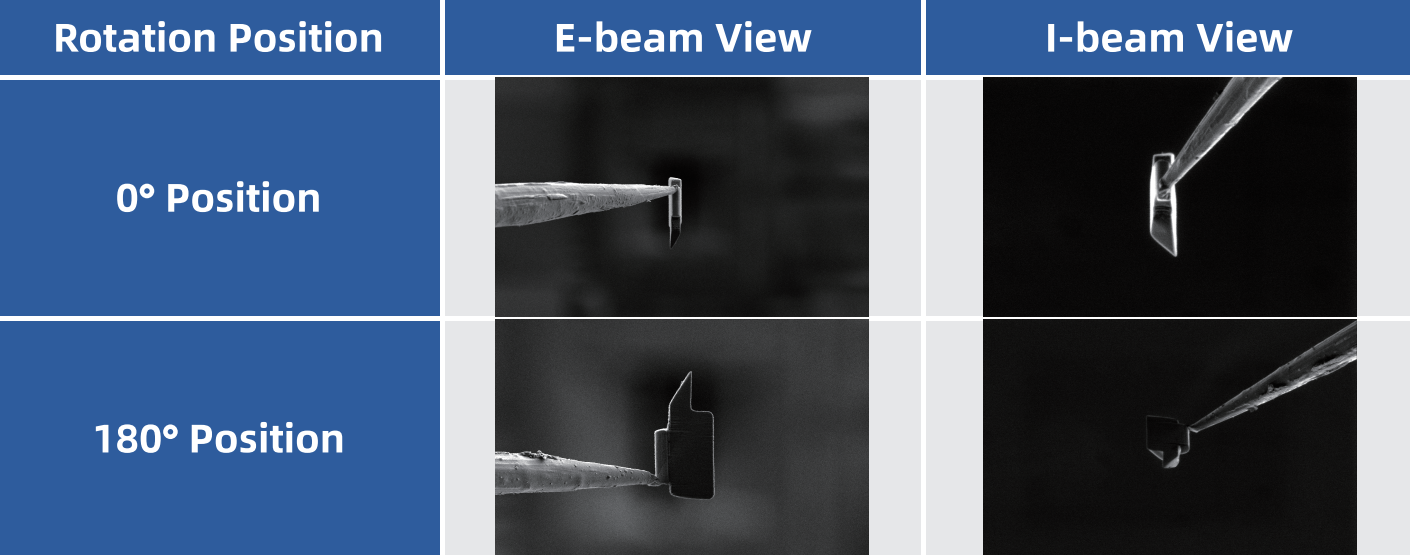

FIBSEM - Ion Beam-Electron Beam Collaboration

التعاون بين الشعاع الأيوني والشعاع الإلكتروني


FIBSEM - Gas Injection System

نظام حقن الغاز

تصميم نظم المعلومات الجغرافية الفردي

تتوفر مصادر مختلفة لسلائف الغاز

مسافة إدخال الإبرة ≥35 مم

تكرار الحركة ≥10 ميكرومتر

تكرار التحكم في درجة حرارة التسخين .10.1 درجة مئوية

نطاق التسخين: درجة حرارة الغرفة إلى 90 درجة مئوية (194 درجة فهرنهايت)

نظام التحكم المتكامل

أشباه الموصلات

في صناعة أشباه الموصلات، قد تواجه شرائح IC حالات فشل مختلفة. يتم استخدام طرق مختلفة لتحليل الرقائق لتحسين الموثوقية. على وجه الخصوص، يعد تحليل الحزمة الأيونية المركزة (FIB) تقنية تحليلية موثوقة.

توصيف العينة / تصنيع ميكرو نانو / تحليل المقطع العرضي / تحضير عينة TEM / تحليل الفشل

صناعة الطاقة الجديدة

ملاحظة وتحليل المقاطع العرضية للمواد للبحث وتطوير العمليات.

ملاحظة المورفولوجيا / تحليل حجم الجسيمات / تحليل المقطع العرضي / تحليل التركيب والمرحلة / تحليل فشل مادة بطارية ليثيوم أيون / عينة TEM Pالإصلاح

مادة السيراميك

تحليل المواد: يمكن لنظام FIB-SEM إجراء تصنيع وتصوير ميكرو نانو عالي الدقة للمواد الخزفية، جنبًا إلى جنب مع أوضاع الكشف عن الإشارات المختلفة مثل الإلكترونات المرتدة (BSE)، والتحليل الطيفي للأشعة السينية المشتتة من الطاقة (EDX) ونمط حيود الإلكترون المرتد (EBSD)، ومطياف الكتلة الأيونية الثانوية (SIMS)، لدراسة المادة بمقياس ميكرو إلى نانو مع مساحة ثلاثية الأبعاد في العمق.

مادة السبائك

لزيادة قوة وصلابة وصلابة المعادن، يتم إضافة مواد أخرى مثل السيراميك والمعادن والألياف وما إلى ذلك إلى المعدن باستخدام طرق مثل علم المعادن والصب والبثق وما إلى ذلك، والتي تسمى المراحل المعززة.

يتم استخدام عينة TEM التي تم إعدادها بواسطة FIB-SEM لمراقبة المعلومات مثل المراحل المعززة والذرات الحدودية من خلال إشارات الإلكترون المرسلة. يمكن استخدام عينات TEM لتحليل حيود كيكوتشي (TKD)، وتحليل المعادن، والتحليل التركيبي، والاختبار في الموقع للمقطع العرضي للسبائك.

واجهة المستخدم الرسومية

FIB-SEM software

منصة واجهة مستخدم متكاملة للغاية

تم دمج وظائف التصوير والمعالجة بالمجهر SEM ضمن واجهة مستخدم شاملة، مع عرض المراجع المقارنة على اليسار واليمين.

FIB-SEM software

أجهزة الملحقات وواجهات المستخدم المطورة ذاتيًا مثل نظام حقن الغاز ومناور النانو، والتصميم البديهي للتخطيط للتشغيل السهل.

ⶠكاشف Everhart-Thornley (ETD)

ⶠكاشف الإلكترون داخل العدسة

ⶠكاشف الإلكترونات المتناثرة للخلف (BSED) القابل للسحب *اختياري

ⶠمسح كاشف الفحص المجهري الإلكتروني (STEM) *اختياري

  • Scanning Transmission Electron Microscopy Detector (STEM)

ⶠقفل تحميل تبادل العينات

يقلل بشكل فعال من تلوث الغرفة. تصميم سكة التوجيه الخطية، وفتح وإغلاق على شكل درج.

  • Specimen Exchange Loadlock

ⶠالتقدم في المجهر الإلكتروني CIQTEK - المزيد من الخيارات

قياس طيف تشتت الطاقة

  • Energy Dispersive Spectrometry

التألق الكاثوليني

  • sem image analysis -Catholuminescence
  • sem image analysis - Catholuminescence

EBSD

  • sem EBSD
  • sem EBSD

مواصفات CIQTEK FIB-SEM DB550
البصريات الإلكترونية نوع المسدس الإلكتروني مسدس الإلكترون ذو الانبعاث الميداني شوتكي عالي السطوع
القرار 0.9 نانومتر @ 15 كيلو فولت؛ 1.6 نانومتر@1 كيلو فولت
جهد التسارع 0.02 كيلو فولت إلى 30 كيلو فولت
نظام الشعاع الأيوني نوع مصدر الأيونات الجاليوم
القرار 3 نانومتر@30 كيلو فولت
جهد التسارع 0.5 كيلو فولت إلى 30 كيلو فولت
غرفة العينات نظام الفراغ تحكم آلي بالكامل، نظام تفريغ خالي من الزيت
الكاميرات

ثلاث كاميرات

(الملاحة البصرية ×1 + مراقب الغرفة ×2)
نوع المرحلة مرحلة العينة الميكانيكية المركزية ذات 5 محاور
نطاق المرحلة

X=110 مم، Y=110 مم، Z=65 مم

T: -10°~+70°، R:360°
كاشفات وملحقات SEM قياسي

كاشف الإلكترون داخل العدسة

كاشف إيفرهارت-ثورنلي (ETD)
اختياري

كاشف الإلكترونات المتناثرة للخلف (BSED)

قابل للسحب

كاشف الفحص المجهري الإلكتروني القابل للسحب (STEM)

مطياف تشتت الطاقة (EDS/EDX)

نمط حيود التشتت الخلفي للإلكترون (EBSD)

معالج النانو

نظام حقن الغاز

منظف البلازما

قفل تحميل تبادل العينات

لوحة تحكم كرة التتبع والمقبض
واجهة المستخدم اللغات الإنجليزية
نظام التشغيل ويندوز
الملاحة التنقل البصري، التنقل السريع بالإيماءات
الوظائف التلقائية السطوع والتباين التلقائي، التركيز التلقائي، الوصمة التلقائية
