تكشف دراسة حديثة قادها فريق البروفيسور Yao Xiao في جامعة Wenzhou عن كيفية إعادة بناء السطح المدمجة مع هندسة عيوب الكتلة يمكنها التغلب على العديد من قيود الاستقرار طويلة الأمد لمهابط أكسيد الصوديوم الطبقية.
باستخدام مزيج من الحسابات النظرية، ومطيافية امتصاص الأشعة السينية السنكروترونية، وتشتت الأشعة السينية غير المرن الرنيني، والمجهر الإلكتروني الماسح النافذ المصحح للانحراف الكروي، ومطيافية الكتلة الكهروكيميائية أثناء التشغيل، والمجهر الإلكتروني الماسح، أثبت الباحثون أن تنظيم عيوب الكتلة المستحث بواسطة Y وطبقة السطح المعاد بناؤها القوية يمكن أن تعملا معًا لتحقيق الاستقرار في كيمياء الكتلة والسطح البيني.
تعمل هذه الاستراتيجية على قمع أكسدة أكسجين الشبكة المفرطة وتكوين ثنائيات O-O، وتحسين نقل أيونات الصوديوم، وتقليل ذوبان المعادن الانتقالية، وتخفيف إجهاد الشبكة، وتعزيز عكسية أكسدة واختزال الأكسجين. والنتيجة هي تحسن كبير في حركية التفاعل، واستقرار الدورة، والأداء الكهروكيميائي في مهابط أكسيد الصوديوم الطبقية ذات الجهد العالي.
تم نشر العمل، الذي يحمل عنوان "هندسة عيوب الكتلة المدمجة مع إعادة بناء السطح تتجاوز التعديل الكيميائي التقليدي لمهابط أكسيد الصوديوم الطبقية،" في Advanced Materials في عام 2026.
لماذا تحتاج مهابط أكسيد الصوديوم الطبقية إلى استقرار أفضل
لا تزال الأهداف المزدوجة المتمثلة في خفض التكلفة وإطالة عمر الخدمة تدفع تطوير أنظمة تخزين الطاقة.
تجذب بطاريات أيون الصوديوم اهتمامًا متزايدًا لأن موارد الصوديوم وفيرة ومنخفضة التكلفة نسبيًا. كما أن آلية عملها مشابهة لآلية عمل بطاريات أيون الليثيوم، مما يجعلها مسارًا واعدًا لتخزين الطاقة على نطاق واسع.
من بين مواد المهبط المرشحة، تعتبر أكاسيد المعادن الانتقالية الطبقية ذات الصيغة العامة O3-type NaTMO2 جذابة بشكل خاص بسبب سعتها النظرية العالية نسبيًا، وسهولة تصنيعها، وكثافة طرقها العالية نسبيًا.
ومع ذلك، فإن إزالة الصوديوم العميقة عند الجهد العالي تقدم سلسلة من المشاكل الهيكلية والسطحية البينية.
يمكن أن تشمل هذه المشاكل تحولات الطور، وهجرة المعادن الانتقالية، وفقدان أكسجين الشبكة، والتفاعلات الجانبية السطحية البينية. وبشكل جماعي، يمكن أن تؤدي هذه العمليات إلى انهيار هيكلي، وتدهور السعة، وتكسر الجسيمات، وتفتتها.
يمكن للاستراتيجيات التقليدية مثل طلاء السطح، وتطعيم الكتلة، وتنظيم شغور الأكسجين تحسين جوانب معينة من سلوك الكتلة أو السطح أو السطح البيني، ولكن لا يزال من الصعب تحسين الثلاثة في وقت واحد.
ولمعالجة هذه التحديات، أجرى فريق البروفيسور Yao Xiao في جامعة Wenzhou تحقيقًا متعمقًا باستخدام المجهر الإلكتروني الماسح CIQTEK كجزء من سير عمل التوصيف متعدد المقاييس. مع O3-NaNi1/3Fe1/3Mn1/3O2 كمهبط نموذجي، طور الباحثون استراتيجية هندسة عيوب الكتلة المدمجة مع إعادة بناء السطح لتنظيم استقرار الكتلة والسطح والسطح البيني في وقت واحد.
من خلال إدخال كمية مناسبة من Y في المادة، قام الباحثون بتنظيم البنية الإلكترونية المحلية وكيمياء العيوب.
إن تأثير اقتران Y-O-TM القوي، جنبًا إلى جنب مع تعويض الشحنة المرتبط بشغور الأكسجين، يعدل البنية الإلكترونية لمدار O 2p ويقمع أكسدة أكسجين الشبكة المفرطة وتكوين ثنائيات O-O الناتجة عن توضع الشحنة.
في الوقت نفسه، لا تعمل مرحلة السطح المعاد بناؤها على تحسين نقل أيونات الصوديوم السطحية البينية فحسب، بل توفر أيضًا حاجزًا قويًا ميكانيكيًا يساعد في قمع التفاعلات الجانبية السطحية البينية وذوبان المعادن الانتقالية.
ونتيجة لذلك، تحسنت كل من قابلية عكس أكسدة واختزال الأكسجين واستقرار التنسيق المحلي بشكل ملحوظ، مما أدى إلى تحسين الحركية الكهروكيميائية وكفاءة نقل الشحنة.
دعم فريق البحث هذه الاستنتاجات باستخدام حسابات نظرية، ومطيافية امتصاص الأشعة السينية السنكروترونية، وتشتت الأشعة السينية غير المرن الرنيني، والمجهر الإلكتروني الماسح النافذ المصحح للانحراف الكروي، ومطيافية الكتلة الكهروكيميائية أثناء التشغيل، وطرق توصيف متقدمة أخرى. كما تم استخدام المجهر الإلكتروني الماسح CIQTEK لتقديم أدلة مورفولوجية مهمة تدعم التحليل الهيكلي.

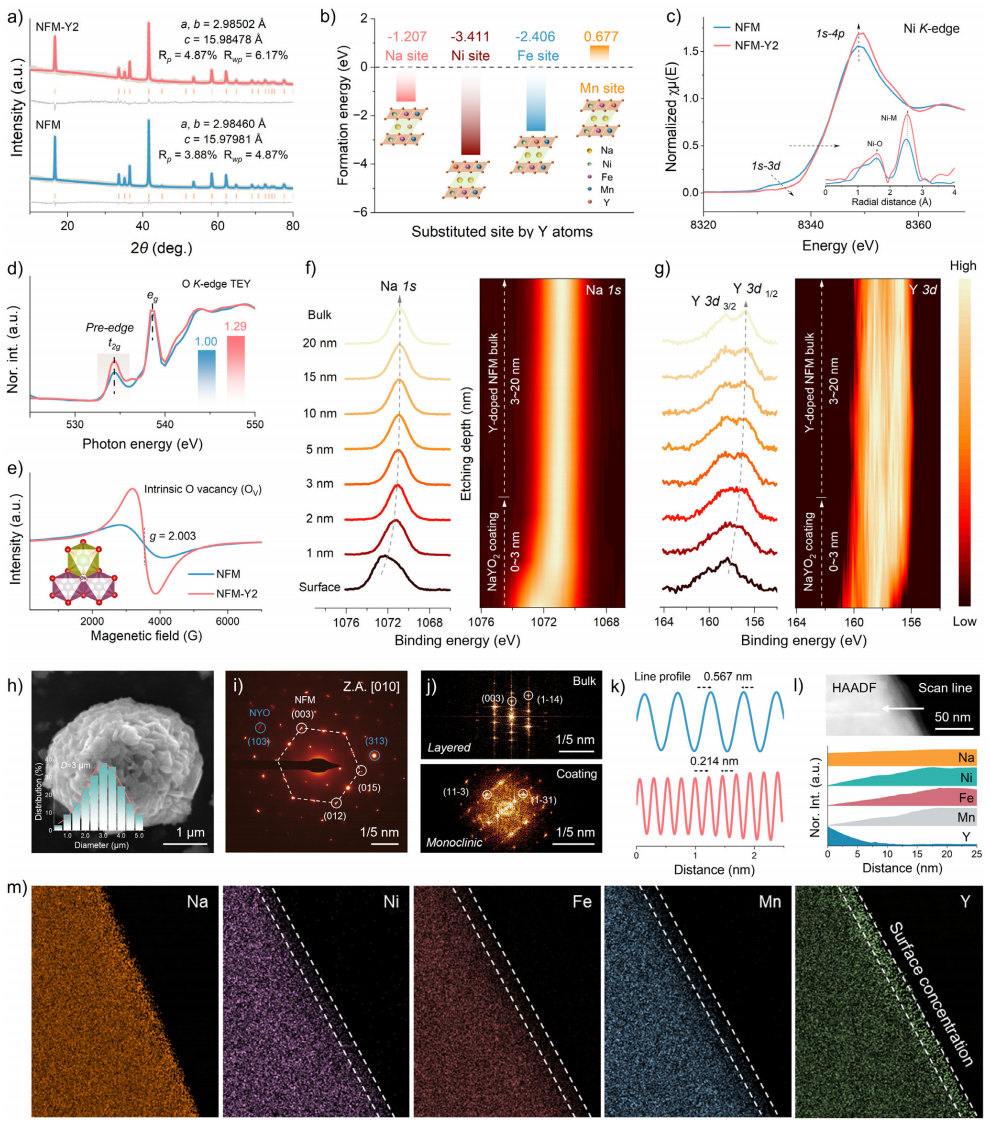

الشكل 1. التوصيف الهيكلي والتركيبي لمهابط أكسيد الصوديوم الطبقي الأصلية والمعدلة بـ Y.
التوصيف الهيكلي والتركيبي
تدرس المجموعة الأولى من النتائج البنية البلورية، والحالات الإلكترونية، وتوزيع العناصر، والمورفولوجيا متعددة المقاييس للمواد الأصلية والمعدلة.
يُظهر حيود الأشعة السينية للمسحوق وصقل Rietveld أن العينة المعدلة تحتفظ بـبنية O3 الطبقية سداسية الشكل، مع وجود ميزات حيود مميزة ضعيفة فقط مرتبطة بالتعديل المحتوي على Y.
تشير معلمات الشبكة الموسعة قليلاً إلى أن التعديل ينتج تأثيراً هيكلياً قابلاً للقياس دون تدمير الإطار الطبقي العام.
تُظهر مطيافية امتصاص الأشعة السينية عند حافة Ni K وقياسات البنية الدقيقة لامتصاص الأشعة السينية الممتدة والمحولة بواسطة Fourier بشكل أكبر أن التعديل يغير بيئة التنسيق المحلية المتوسطة مع تحسين استقرار إطار NiO6 ثماني الأوجه.
تؤكد مطيافية امتصاص الأشعة السينية اللينة عند حافة O K، جنباً إلى جنب مع قياسات رنين البارامغناطيسية الإلكترونية، زيادة تركيز فجوات الأكسجين في المادة المعدلة.
تكشف مطيافية الإلكترونات الضوئية للأشعة السينية الصلبة المحللة حسب العمق بشكل أكبر عن التباين في الحالات الكيميائية لـ Na و Y من السطح باتجاه الكتلة.
تدعم النتائج وجود بيئة تنسيق تحتوي على Y وتشير إلى أن Y يشارك في بنية تنسيق محليةY-O-TM.
يُظهر المجهر الإلكتروني الماسح أن المهبط المعدل يحافظ على مورفولوجيا الجسيمات الثانوية الكروية.
يكشف حيود الإلكترونات للمنطقة المختارة والمجهر الإلكتروني عالي الدقة بشكل أكبر أن العينة المعدلة تحتوي على طبقة إعادة بناء سطحية مع الحفاظ على الطور الطبقي للكتلة.
يُظهر رسم خرائط العناصر توزيعاً موحداً نسبياً لـ Ni و Fe و Mn في جميع أنحاء الجسيمات، بينما يتركز Y بالقرب من السطح مع تدرج نحو الداخل.
تؤكد هذه الملاحظات مجتمعة نجاح التعديل عبر كل من مناطق الكتلة والسطح.

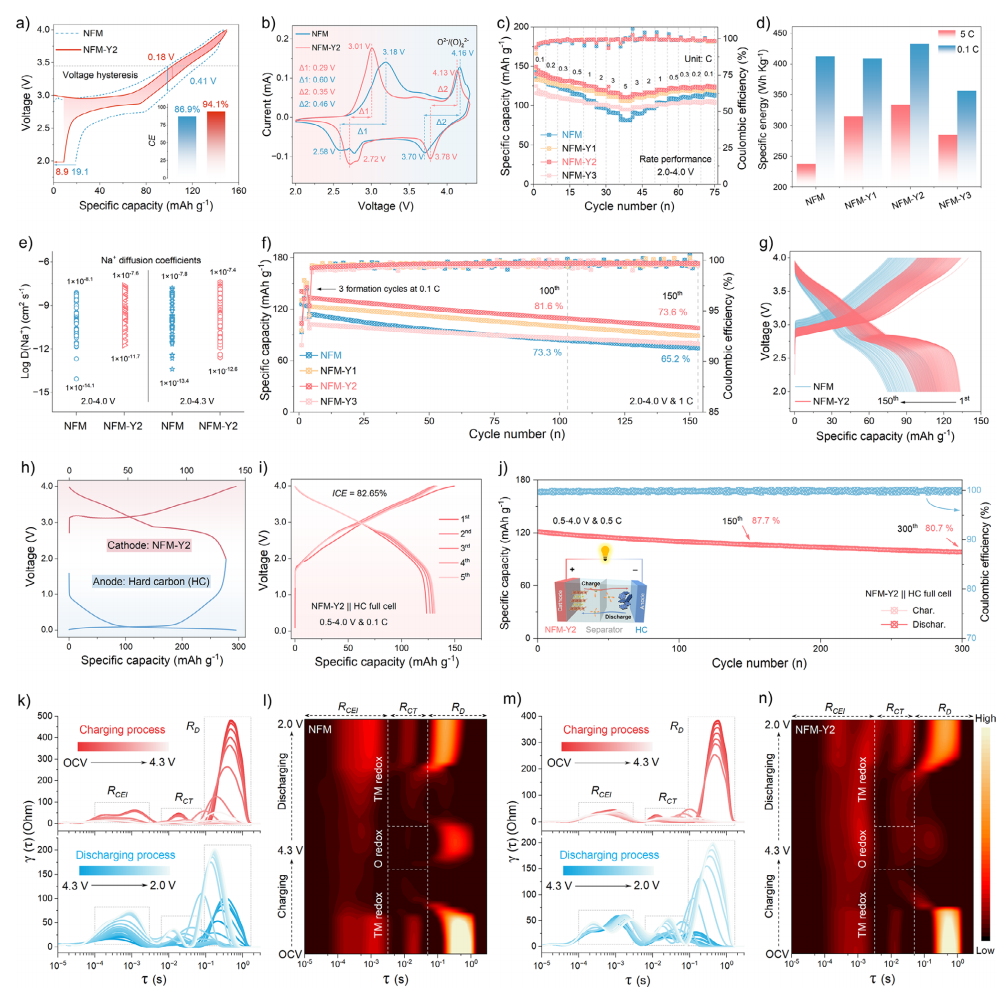

الشكل 2. الأداء الكهروكيميائي والسلوك الحركي لمهابط أكسيد الصوديوم الطبقي الأصلية والمعدلة بـ Y.
الأداء الكهروكيميائي وحركية التفاعل
تُظهر البيانات الكهروكيميائية ميزة أداء واضحة للمهبط المعدل.
تُظهر منحنيات الشحن والتفريغ الجلفانوستاتية عند 0.1 C أن المادة الأصلية لديها تباطؤ جهد واضح وكفاءة كولومية أولية منخفضة نسبياً.
في المقابل، تُظهر العينة المعدلة تباطؤاً أقل في الشحن والتفريغ وكفاءة كولومية أولية تبلغ حوالي94.1%، مما يشير إلى تحسن في قابلية عكس التفاعل.
يُظهر تحليل السعة التفاضلية بشكل أكبر أن العينة المعدلة لديها فواصل ذروة أكسدة واختزال أصغر.
يشير هذا إلى تحسن في قابلية عكس الأكسدة والاختزال وحركية كهروكيميائية أسرع.
تُظهر قياسات أداء المعدل من2.0 إلى 4.0 V أن المادة المعدلة تحافظ على سعة تفريغ أعلى عبر كثافات تيار مختلفة.
حتى عند المعدلات العالية، يحتفظ المهبط المعدل بـ Y بميزة سعة واضحة مقارنة بالمادة الأصلية.
تشير معاملات انتشار أيون الصوديوم المحسوبة إلى أن العينة المعدلة تظهر تحسناً بحوالي مرتبة إلى مرتبتين من حيث القدرة على انتشار أيون الصوديوم.
تُظهر اختبارات التدوير طويلة المدى أيضاً أن المهبط المعدل يحافظ على احتفاظ أعلى بالسعة، وكفاءة طاقة أفضل، وملف جهد أكثر استقراراً.
تم إقران المهبط المعدل بشكل أكبر مع مصعد كربون صلب لتقييم إمكاناته العملية في تكوين خلية كاملة.
تؤكد نتائج الخلية الكاملة سلوك الشحن والتفريغ المستقر وأداء التدوير الممتد.
تعمل مطيافية المعاوقة الكهروكيميائية أثناء التشغيل على حل المعاوقة الكلية إلى مساهمات من واجهة المهبط والإلكتروليت، ومقاومة نقل الشحنة، ومقاومة الانتشار الكتلي.
مقارنة بالمادة الأصلية، يُظهر المهبط المعدل قيم معاوقة أقل وأكثر استقراراً أثناء التدوير. يشير هذا إلى تحسينات كبيرة في استقرار الواجهة ونقل أيون الصوديوم.

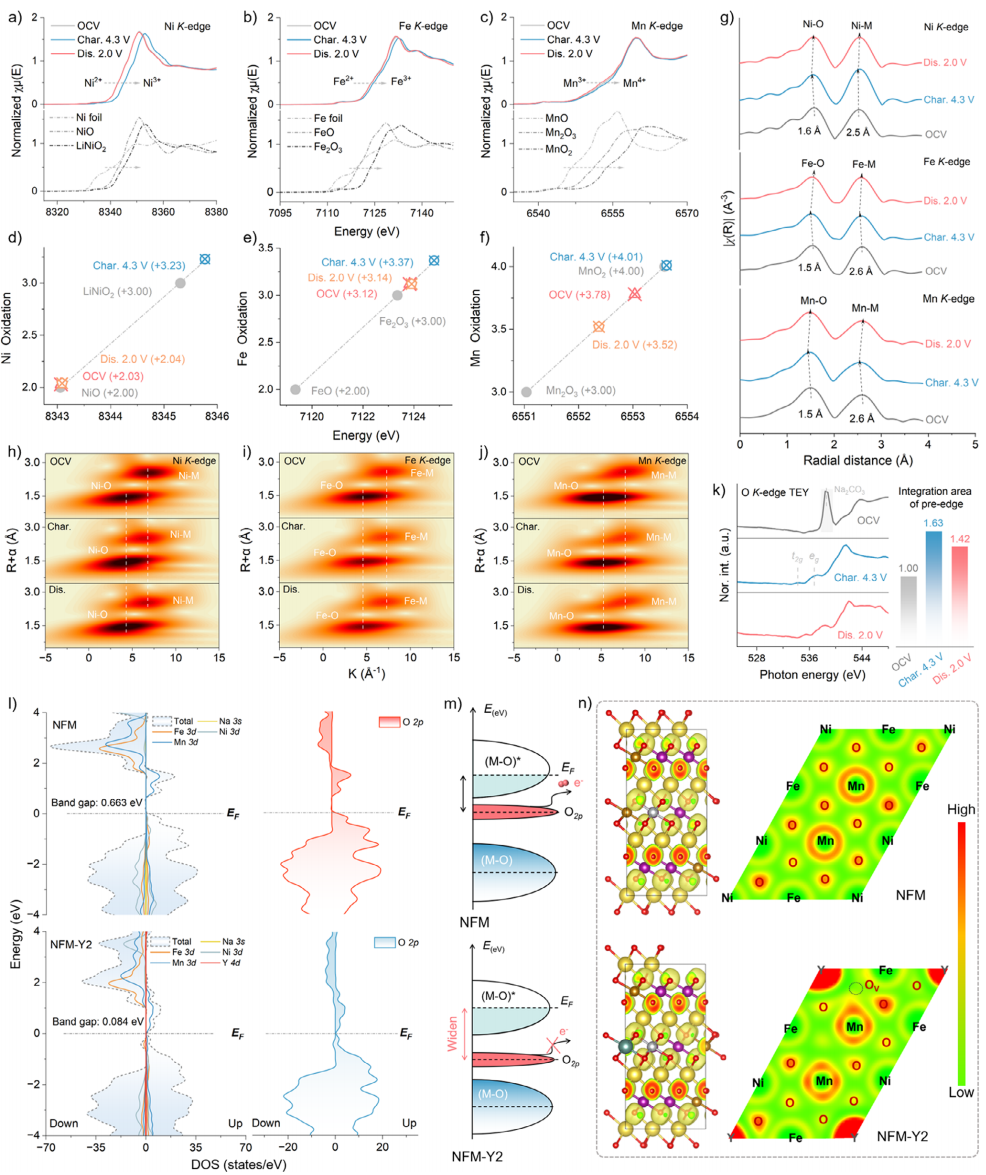

الشكل 3. آلية تعويض الشحنة وتطور البنية الإلكترونية أثناء الدورة الكهروكيميائية.
تعويض الشحنة وتطور البنية الإلكترونية
لفهم سبب إظهار المهبط المعدل سلوكاً كهروكيميائياً محسناً، قام الباحثون بدراسة تعويض الشحنة وتطور البنية الإلكترونية باستخدام مطيافية انبعاث الأشعة السينية غير الرنينية، وحسابات كثافة الحالات، وتحليل التمركز الإلكتروني.
توفر مطيافية امتصاص الأشعة السينية عند حافة K لكل من Ni و Fe و Mn التي تم جمعها في حالات شحن مختلفة رؤية حول عملية الأكسدة والاختزال للمعادن الانتقالية.
يُظهر التحليل أن Ni2+/Ni3+/Ni4+ يعمل كمركز رئيسي لتعويض شحنة المعدن الانتقالي أثناء الشحن والتفريغ.
تشارك Fe و Mn أيضاً في إعادة توزيع الشحنة المرتبطة بأكسدة واختزال الأكسجين.
ومن المهم أن هذه التغييرات تظل قابلة للانعكاس بعد التفريغ.
تشير نتائج EXAFS المحولة بطريقة فوريه عند حافة K لكل من Ni و Fe و Mn، جنباً إلى جنب مع خرائط تحويل المويجات، إلى أن ثمانيات الأوجه TMO6 تخضع لانكماش وتمدد قابلين للانعكاس أثناء الدورة دون انهيار هيكلي دائم.
تُظهر قياسات امتصاص الأشعة السينية اللينة عند حافة O في حالات شحن مختلفة بشكل أكبر المشاركة القابلة للانعكاس لأكسجين الشبكة في تعويض الشحنة.
تُظهر حسابات كثافة الحالات المتوقعة أن حالات Y 4d توسع النطاق الترددي الإلكتروني وتعزز الموصلية الإلكترونية.
في الوقت نفسه، ينظم دمج Y البنية الإلكترونية لـ O 2p.
تُظهر مقارنات الديناميكا الحرارية المحسوبة لأكسدة واختزال الأكسجين فرقاً واضحاً بين المواد الأصلية والمعدلة.
تشير خرائط دالة تمركز الإلكترون أيضاً إلى زيادة كثافة الإلكترونات حول ذرات الأكسجين وتقليل تمركز الإلكترونات بعد دمج Y. تعمل هذه التأثيرات على تقوية تثبيت أكسجين الشبكة وتساعد في قمع أكسدة الأكسجين غير القابلة للانعكاس.
【

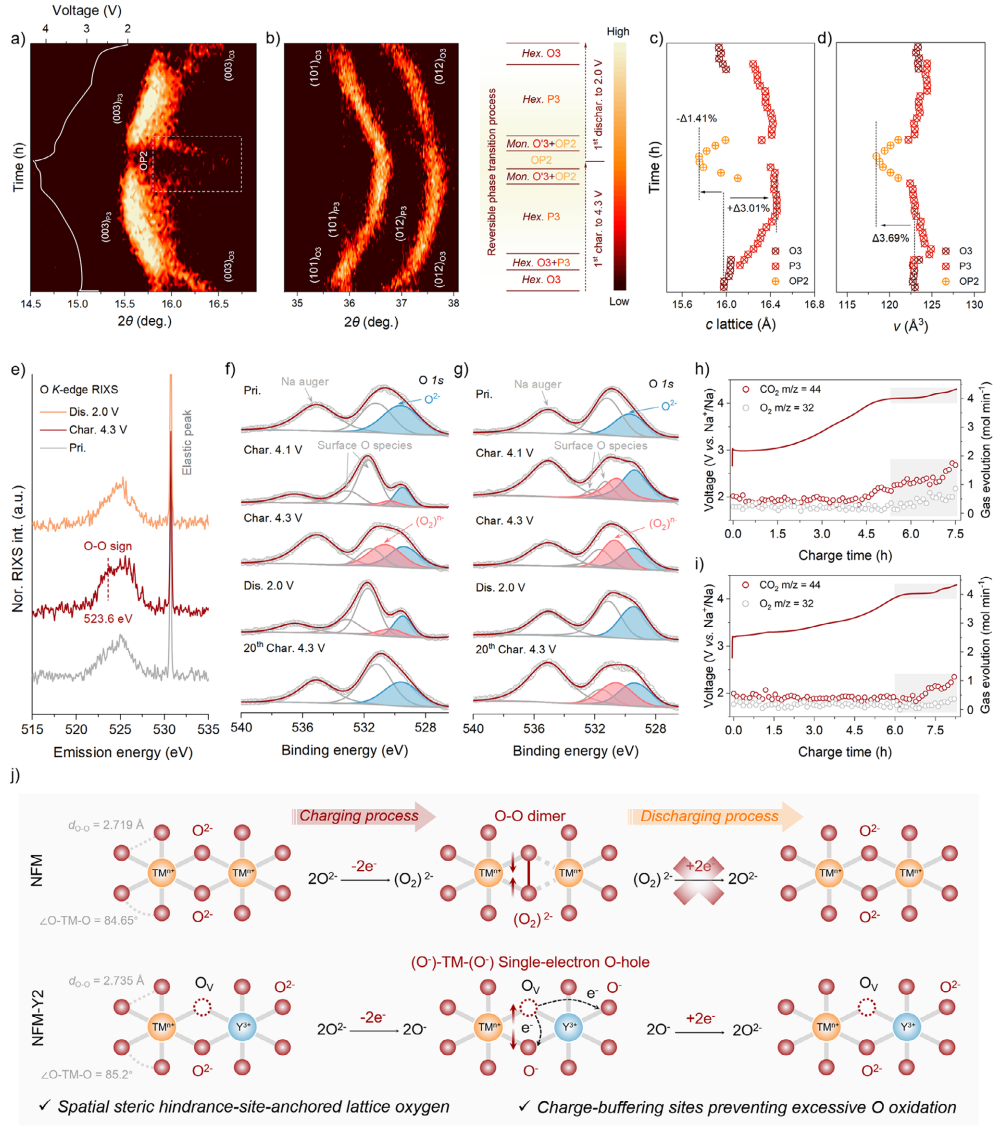

الشكل 4. تطور الشبكة وآلية أكسدة واختزال الأكسجين الأنيوني أثناء الشحن والتفريغ.
تطور الشبكة وأكسدة واختزال الأكسجين القابل للانعكاس
تم استخدام حيود الأشعة السينية أثناء التشغيل، وتشتت الأشعة السينية غير المرن الرنيني، ومطيافية الأشعة السينية الضوئية، ومطيافية الكتلة الكهروكيميائية التفاضلية أثناء التشغيل للكشف بشكل أكبر عن تطور الطور وعكوسية أكسدة واختزال الأكسجين الأنيوني.
يُظهر حيود الأشعة السينية أثناء التشغيل الذي تم جمعه خلال دورة الشحن والتفريغ الأولى مسار تطور طور أكثر قابلية للانعكاس للمهبط المعدل.
يُظهر التباين المتزامن لمعاملات شبكة المحور c وحجم وحدة الخلية أيضاً أن المادة المعدلة تخضع لتمدد شبكي وتغير في الحجم أقل بكثير أثناء الدورة.
يساعد هذا الانخفاض في التقلب الهيكلي في تخفيف إجهاد الشبكة الناجم عن الدورة.
تُظهر نتائج RIXS غير الرنينية عند حافة O التي تم جمعها أثناء الشحن إلى 4.3 فولت أنه يتم توليد إشارة أكسجين مؤكسد قابلة للانعكاس فقط.
لا يُلاحظ أي انطلاق واضح وغير قابل للانعكاس لـ O2.
بعد التفريغ، تختفي سمة الأكسجين المؤكسد، مما يدعم عكوسية عملية أكسدة واختزال الأكسجين.
تتصرف المادة الأصلية بشكل مختلف.
بعد التفريغ، تظل الإشارات المرتبطة بالبيروكسيد غير القابلة للانعكاس وتصبح أكثر وضوحاً تدريجياً مع الدورة.
في المقابل، تُظهر المادة المعدلة اختفاءً قابلاً للانعكاس لأنواع الأكسجين المؤكسد وتحافظ على نشاط أكسدة واختزال الأكسجين حتى بعد الدورة الممتدة.
توفر مطيافية الكتلة الكهروكيميائية التفاضلية أثناء التشغيل أدلة إضافية.
تطلق المادة الأصلية كميات كبيرة من CO2و O2في منطقة الجهد العالي.
يتم تثبيط تطور الغاز من المهبط المعدل بشكل واضح.
الآلية المقترحة هي أن المادة الأصلية تراكم ثنائيات O-O غير قابلة للانعكاس بسهولة أكبر، مما يؤدي في النهاية إلى فقدان دائم للأكسجين.
على النقيض من ذلك، تعتمد المادة المعدلة على تعويض الشحنة من شغور الأكسجين والتأثيرات الفراغية والإلكترونية التي أدخلها Y لتوليد شغور إلكتروني أكثر قابلية للانعكاس في الأكسجين. تعمل هذه البيئة الهيكلية على تثبيط تكوين ثنائيات أكسجين تشبه البيروكسيد غير قابلة للانعكاس.

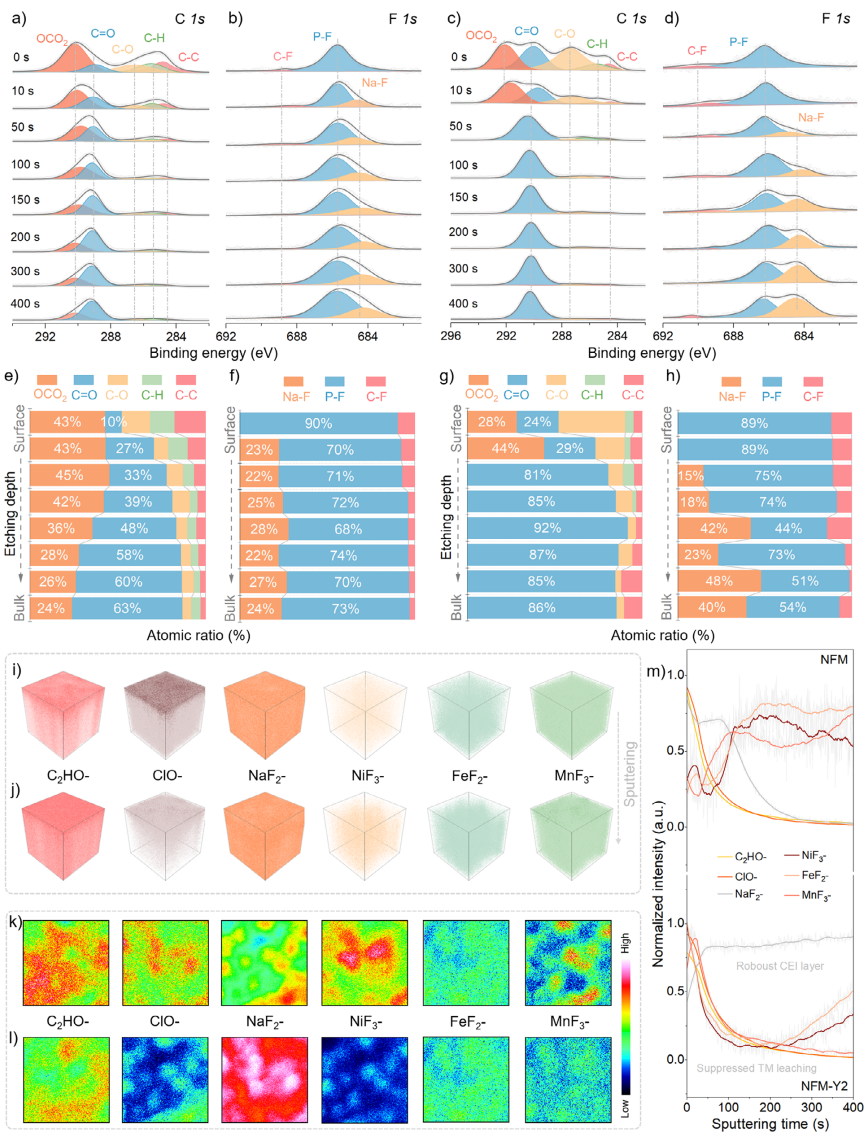

الشكل 5. تطور الفيلم البيني وتحليل التفاعلات الجانبية للمهابط الأصلية والمعدلة.
تطور الفيلم البيني وتثبيط التفاعلات الجانبية
كما بحثت الدراسة في واجهة المهبط والإلكتروليت باستخدام مطيافية الأشعة السينية الضوئية المستندة إلى العمق ومطيافية كتلة الأيونات الثانوية ذات زمن الطيران.
بعد التدوير، يطور المهبط الأصلي طوراً بينياً سميكاً وغير مستقر نسبياً.
يحتوي السطح على نسبة عالية من منتجات تحلل الإلكتروليت العضوية وغير العضوية.
تخترق هذه الأنواع تدريجياً نحو داخل الجسيمات، مما يشير إلى تفاعلات جانبية بينية واسعة النطاق.
في المقابل، يطور المهبط المعدل طبقة بينية غنية بـ NaFأكثر رقة وتجانساً.
تساعد هذه الواجهة الأكثر استقراراً في تثبيط تحلل الإلكتروليت وانحلال المعادن الانتقالية.
تُظهر مطيافية كتلة الأيونات الثانوية ثلاثية الأبعاد ذات زمن الطيران والخرائط الكيميائية ثنائية الأبعاد بشكل أكبر أن المادة الأصلية تراكم كميات أكبر من منتجات تحلل الإلكتروليت وأنواع المعادن الانتقالية المذابة.
تنتقل بعض هذه الأنواع إلى داخل الجسيمات.
يُظهر المهبط المعدل إشارات أضعف بكثير من هذه المنتجات غير المرغوب فيها. توضح النتيجة أن السطح المعاد بناؤه يحسن بشكل كبير الاستقرار الكيميائي البيني.

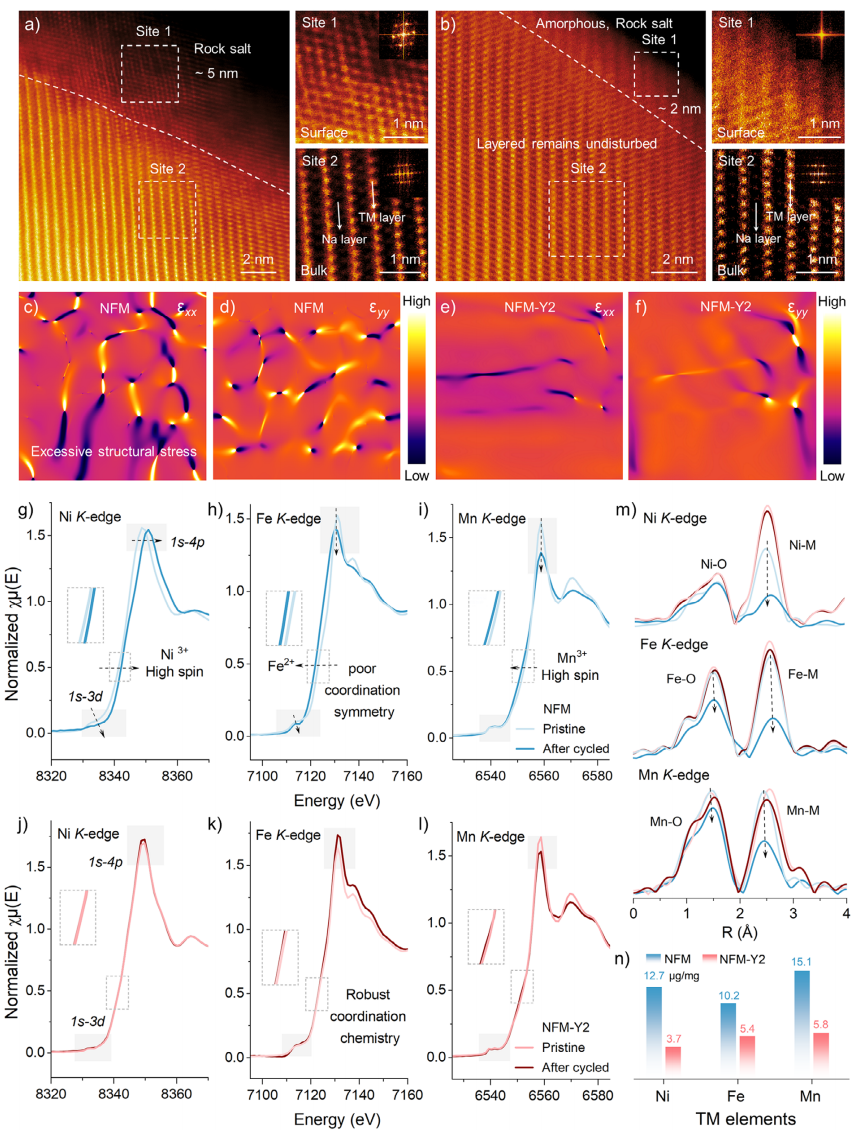

الشكل 6. التطور الهيكلي، وإجهاد الشبكة، وتناسق المعادن الانتقالية بعد التدوير طويل الأمد.
التطور الهيكلي بعد التدوير طويل الأمد
يركز الجزء الأخير من الدراسة على كيفية تطور المواد الأصلية والمعدلة بعد التدوير الممتد.
تم استخدام المجهر الإلكتروني النافذ المصحح للانحراف الكروي، وتحليل الطور الهندسي، ومطيافية امتصاص الأشعة السينية السنكروترونية، ومطيافية الاقتران الإلكتروني لاستكشاف التغيرات من المقياس الذري إلى مقياس الجسيمات.
بعد 150 دورة، يطور المهبط الأصلي طبقة إعادة بناء سطحية تشبه الملح الصخري بسمك 5 nm تقريباً.
كما لوحظ وجود أعداد كبيرة من الاضطرابات وتشوه واضح في الشبكة داخل الجسيمات.
ومع ذلك، يطور المهبط المعدل فقط طبقة سطحية غير متبلورة بسمك 2 nm تقريباً.
والأهم من ذلك، يظل الهيكل الكتلي الطبقي مرتباً للغاية.
يكشف تحليل الطور الهندسي عن إجهاد شبكي قوي ومتباين الخواص للغاية في المهبط الأصلي.
يتركز الإجهاد بالقرب من حدود الحبيبات.
يُظهر المهبط المعدل توزيعاً أكثر تجانساً للإجهاد وكثافة إجهاد إجمالية أقل بكثير.
تُظهر قياسات امتصاص الأشعة السينية السنكروترونية التي تم جمعها قبل وبعد التدوير تحولات غير قابلة للانعكاس في تكافؤ المعادن الانتقالية وانهيار تناسق التناظر في المهبط الأصلي.
على النقيض من ذلك، تُظهر المادة المعدلة تغيراً طفيفاً جداً في شكل أو موضع طاقة أطياف الامتصاص.
يؤكد تحليل البنية الدقيقة لامتصاص الأشعة السينية الممتد والمحول بواسطة فوريه كذلك أن TMO6يظل التناسق ثماني الأوجه سليماً في المهبط المعدل.
كما يُظهر قياس كمية المعادن الانتقالية المذابة في الإلكتروليت انخفاضاً كبيراً في ذوبان النيكل والحديد والمنغنيز من المادة المعدلة. وتُظهر هذه النتائج تحسناً جوهرياً في الاستقرار الهيكلي والسطحي.
استراتيجية متعددة المستويات تتجاوز التعديل الكيميائي التقليدي
تقدم هذه الدراسة استراتيجية منسقة تعتمد على إعادة بناء السطح وهندسة عيوب الكتلة للتغلب على القيود المتعددة لمهابط أكسيد الصوديوم الطبقية.
على عكس الأساليب التقليدية التي تعتمد بشكل أساسي على طريقة تعديل كيميائي واحدة، تنظم هذه الاستراتيجية في آن واحد الكتلة والسطح والواجهة.
تكشف النتائج التجريبية والنظرية مجتمعة عن ثلاث آليات استقرار رئيسية.
أولاً، تعمل طبقة السطح المعاد بناؤها والمرتبطة بقوة أكبر على تحسين استقرار الواجهة وتثبيط تحلل الإلكتروليت وذوبان المعادن الانتقالية.
ثانياً، يعمل دمج الإيتريوم وهندسة شغور الأكسجين على تنظيم التناسق المحلي والبنية الإلكترونية لـ O 2p، مما يتيح مسار أكسدة واختزال أكسجين أكثر قابلية للانعكاس مع تثبيط تكوين ثنائي الأكسجين غير القابل للانعكاس.
ثالثاً، يعمل الهيكل المعدل على تحسين نقل أيونات الصوديوم، وتقليل إجهاد الشبكة البلورية، وتثبيت بيئة تناسق المعادن الانتقالية أثناء الدورات الطويلة.
تؤدي هذه التأثيرات مجتمعة إلى تحسين كبير في قابلية انعكاس أكسدة واختزال الأكسجين، وحركية انتشار أيونات الصوديوم، وحركية التفاعل الكهروكيميائي، والاستقرار الهيكلي طويل الأمد.
يُظهر مهبط أكسيد الصوديوم الطبقي الناتج مزيجاً قوياً من الأداء الكهروكيميائي وحركية التفاعل السريعة، مما يسلط الضوء على إمكاناته في بطاريات أيون الصوديوم عالية الجهد العملية.
وبشكل أوسع، تضع الدراسة إطار تصميم جديد لمهابط الأكسيد الطبقية من الجيل التالي التي تجمع بين إعادة بناء السطح، وهندسة عيوب الشبكة البلورية، وتنظيم الواجهة بدلاً من الاعتماد على استراتيجيات تعديل كيميائي منعزلة.
مرجع
Z.-C. Jian, M. Yang, R. Li, et al.
“Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes.”
Advanced Materials (2026): e74313.
DOI: 10.1002/adma.74313
