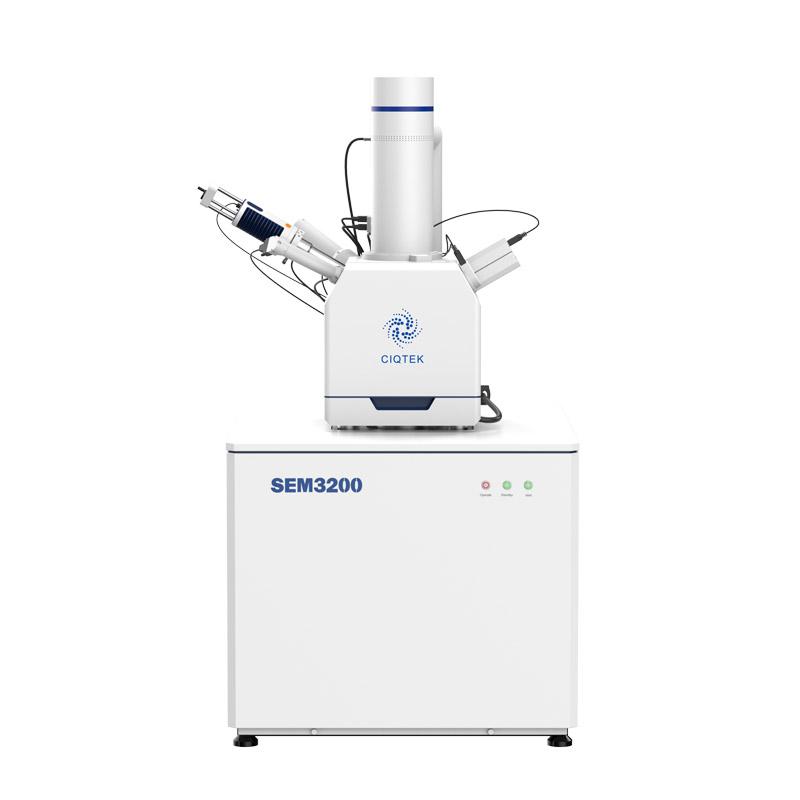

خيوط التنغستن SEM | سيم3200

مجهر SEM بخيوط التنغستن عالي الأداء مع إمكانات تصوير ممتازة في وضعي التفريغ العالي والمنخفض

يتميز CIQTEK SEM3200 مجهر SEM بعمق كبير في المجال مع واجهة سهلة الاستخدام لتمكين المستخدمين من تمييز العينات واستكشاف عالم التصوير والتحليل المجهري.

  • # خلط الصورة (SE+BSE)
    ملاحظة المعلومات التركيبية والطبوغرافية السطحية للعينة في صورة واحدة
  • # الأنود المزدوج (Tetrode)
    يوفر تصميم نظام انبعاث الأنود المزدوج دقة ممتازة في ظل طاقة الهبوط المنخفضة
  • # *وضع الفراغ المنخفض
    توفير معلومات مورفولوجيا سطح العينة في حالة فراغ منخفضة وقابلة للتحويل بنقرة واحدة

(* الملحقات الاختيارية لمجهر SEM SEM3200)

أبرز مميزات تقنية مجهر CIQTEK SEM SEM3200

SEM الجهد المنخفض

عينات المواد الكربونية ذات عمق اختراق ضحل عند الجهد المنخفض. يمكن الحصول على التضاريس الحقيقية لسطح العينة بتفاصيل غنية.

يتم تقليل الضرر الناتج عن إشعاع شعاع الإلكترون لعينة الشعر عند الجهد المنخفض بينما يتم التخلص من تأثير الشحن.

فراغ منخفضSEM

تعتبر مواد أنابيب الألياف المفلترة موصلة بشكل سيئ ويتم شحنها بشكل كبير في الفراغ العالي. يمكن إجراء المراقبة المباشرة للعينات غير الموصلة في فراغ منخفض دون طلاء بواسطة مجهر SEM SEM3200.

مجال رؤية كبير

يمكن للعينات البيولوجية، باستخدام مجال رؤية واسع، الحصول بسهولة على التفاصيل المورفولوجية الشاملة لرأس الخنفساء، مما يدل على قدرة التصوير عبر النطاق.

  • SEM Large Field of View
  • SEM Large Field of View

ملاحة مرحلة العينة ومنع الاصطدام

الملاحة البصرية

انقر على المكان الذي تريد الذهاب إليه وشاهده بسهولة أثناء التنقل عند استخدام مجاهر CIQTEK SEM.

تعد الكاميرا الموجودة داخل الغرفة قياسية ويمكنها التقاط صور عالية الدقة للمساعدة في تحديد موقع العينات بسرعة.

  • SEM Microscope Specimen Stage Navigation & Anti-collision

التنقل السريع بالإيماءات

مجهر CIQTEK SEM SEM3200 يتم التنقل السريع عن طريق النقر المزدوج للتحرك، واستخدام زر الماوس الأوسط للسحب، واستخدام الإطار للتكبير.

تجربة: تكبير الإطار - للحصول على عرض كبير للعينة من خلال التنقل منخفض التكبير، يمكنك تأطير منطقة العينة التي تهتم بها بسرعة، ويتم تكبير الصورة تلقائيًا لتحسين الكفاءة.

  • SEM Microscope Quick Gesture Navigation
  • SEM Microscope Quick Gesture Navigation

مرحلة مقاومة الاصطدام

مجهر CIQTEK SEM SEM3200 حلول مضادة للتصادمات متعددة الاتجاهات:

1. قم بإدخال ارتفاع العينة يدويًا: تحكم بدقة في المسافة بين سطح العينة والعدسة الهدف.

2. التعرف على الصور والتقاط الحركة: مراقبة حركة المسرح في الوقت الحقيقي.

3. * الأجهزة: قم بإيقاف تشغيل محرك المرحلة لحظة الاصطدام.

  • SEM Microscope Stage Anti-collision

الوظائف المميزة

تصحيح الاستجماتيزم بالصور بمساعدة الذكاء

اعرض الاستجماتيزم بصريًا في مجال الرؤية بالكامل، وقم بضبطه سريعًا لتصحيحه عن طريق النقر بالماوس.

  • SEM Microscope Intelligence Assisted Image Astigmatism Correction
  • SEM Microscope Intelligence Assisted Image Astigmatism Correction

التركيز التلقائي SEM

التركيز على زر واحد للتصوير السريع.

  • SEM Microscope Auto Focus
  • SEM Microscope Auto Focus

الوصم التلقائي

خصم الاستجماتيزم بنقرة واحدة لتحسين كفاءة العمل.

  • SEM Microscope Automatic Stigmator
  • SEM Microscope Automatic Stigmator

السطوع والتباين التلقائي

السطوع والتباين التلقائي بنقرة واحدة لضبط التدرج الرمادي المناسب للصور.

  • SEM Microscope Auto Brightness & Contrast
  • SEM Microscope Auto Brightness & Contrast

التصوير المتزامن لمعلومات متعددة

يدعم برنامج CIQTEK SEM Microscope SEM3200 التبديل بنقرة واحدة بين SE وBSE للتصوير المختلط. ويمكن ملاحظة كل من المعلومات المورفولوجية والتركيبية للعينة في نفس الوقت.

SEM Microscope Simultaneous Imaging of Multiple Information

ضبط سريع لتدوير الصورة

اسحب خطًا ثم حرره لتدوير الصورة على الفور.

  • SEM Microscope Fast Image Rotation Adjustment
  • SEM Microscope Fast Image Rotation Adjustment

أجهزة كشف SEM لـ SEM3200

يُستخدم مجهر SEM ليس فقط لمراقبة شكل السطح ولكن أيضًا لتحليل تكوين المناطق الدقيقة على سطح العينة.

يحتوي مجهر CIQTEK SEM SEM3200 على غرفة عينات كبيرة ذات واجهة واسعة النطاق. بالإضافة إلى دعم كاشف Everhart-Thornley التقليدي (ETD)، وكاشف الإلكترون المرتد (BSE)، والتحليل الطيفي للأشعة السينية المشتتة من الطاقة (EDS/EDX)، والواجهات المختلفة مثل نمط حيود التشتت الخلفي للإلكترون (EBSD) والتألق الكاثودي (CL) ) محجوزة أيضًا.

كاشف الإلكترونات المرتدة SEM (BSE)

مقارنة التصوير الإلكتروني الثانوي والتصوير الإلكتروني المنتثر

في وضع التصوير الإلكتروني المنتثر، يتم قمع تأثير الشحن بشكل كبير ويمكن ملاحظة المزيد من المعلومات حول تكوين سطح العينة.

عينات الطلاء:

  • SEM Backscattered-Electron Detector (BSE) Plating Specimens
  • SEM Backscattered-Electron Detector (BSE) Plating Specimens

عينات سبائك الصلب التنغستن:

  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens
  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens

كاشف الإلكترونات المرتدة ذات الأرباع الأربعة - تصوير متعدد القنوات

يتميز كاشف المجهر SEM بتصميم مدمج وحساسية عالية. مع التصميم رباعي الأرباع، من الممكن الحصول على صور طبوغرافية في اتجاهات مختلفة بالإضافة إلى صور توزيع التركيب دون إمالة العينة.

طيف الطاقة

نتائج تحليل طيف الطاقة حبة صغيرة LED.

SEM Energy Spectrum

نمط حيود التشتت الخلفي للإلكترون SEM (EBSD)

يلبي مجهر SEM SEM3200 المزود بتيار شعاع كبير تمامًا متطلبات الاختبار الخاصة بـ EBSD عالي الدقة ويمكنه تحليل المواد متعددة البلورات مثل المعادن والسيراميك والمعادن لتحديد اتجاه البلورات وتحليل حجم الحبوب.

يوضح الشكل خريطة الحبوب EBSD لعينة معدن النيكل، والتي يمكنها تحديد حجم الحبوب واتجاهها، وتحديد حدود الحبوب وتوائمها، وإجراء تقييمات دقيقة لتنظيم المواد وبنيتها.

SEM Electron Backscatter Diffraction Pattern (EBSD)

نماذج المجهر SEM SEM3200A SEM3200
الأنظمة الكهروضوئية المدفع الإلكتروني خيوط تنجستن متوسطة الحجم محاذية مسبقًا
القرار فراغ عالي 3 نانومتر @ 30 كيلو فولت (SE)
4 نانومتر عند 30 كيلو فولت (جنون البقر)
8 نانومتر @ 3 كيلو فولت (SE)
*فراغ منخفض 3 نانومتر عند 30 كيلو فولت (SE)
التكبير 1-300,000x (فيلم)
1-1000,000×
جهد التسارع 0.2 كيلو فولت ~ 30 كيلو فولت
مسبار التيار ≥1.2μA، عرض في الوقت الحقيقي
أنظمة التصوير أجهزة كشف SEM كاشف ايفرهارت-ثورنلي (ETD)
* كاشف الإلكترونات المرتدة (BSED)، * كاشف الإلكترون الثانوي منخفض الفراغ (SE)، * التحليل الطيفي المشتت للطاقة (EDS/EDX)، إلخ.
تنسيق الصورة TIFF، JPG، BMP، PNG
نظام الفراغ نموذج الفراغ فراغ عالي أفضل من 5×10-4 باسكال
فراغ منخفض 5 ~ 1000 باسكال
وضع التحكم التحكم الآلي بالكامل
غرفة العينات الكاميرا الملاحة البصرية
المراقبة في غرفة العينات
جدول العينات ثلاثة محاور أوتوماتيكية خمسة محاور أوتوماتيكية
نطاق المرحلة X: 120 ملم X: 120 ملم
ص: 115 ملم ص: 115 ملم
ز: 50 ملم ز: 50 ملم
/ ص: 360 درجة
/ ت: -10° ~ +90°
البرمجيات نظام التشغيل ويندوز
التنقلات التنقل البصري، التنقل السريع بالإيماءات
الوظائف التلقائية السطوع والتباين التلقائي، التركيز التلقائي، الوصمة التلقائية
الوظائف الخاصة

تصحيح الاستجماتيزم بالصور بمساعدة الذكاء

*دمج الصور بمجال رؤية كبير (اختياري)

متطلبات التثبيت درجة الحرارة 20 درجة مئوية (68 درجة فهرنهايت) ~ 25 درجة مئوية (77 درجة فهرنهايت)
الرطوبة ≥ 50%
مصدر الطاقة

تيار متردد 220 فولت (±10%)، 50 هرتز، 2 كيلو فولت أمبير

تيار متردد 110 فولت (±10%)، 60 هرتز
