COSY مقابل TOCSY: فهم الاختلافات الرئيسية وكيفية تفسير الأطياف

للتحليل الهيكلي للجزيئات العضوية المعقدة والمنتجات الطبيعية، تجارب الرنين المغناطيسي النووي (NMR) ثنائية الأبعاد للارتباط القياسي المتجانس تعد من بين أكثر الأدوات فائدة لحل الغموض الناجم عن تداخل الإشارات في أطياف أحادية البعد.

من بين أكثر ¹H-¹H تجارب الارتباط استخداماً، تجيب COSY و TOCSY على سؤالين مختلفين ولكنهما متكاملان.

تُستخدم COSY بشكل أساسي لتتبع اتصال البروتون بالبروتون المحلي من خلال اقترانات J القابلة للملاحظة، بينما توسع TOCSY نقل المغنطة عبر شبكة اقتران مستمرة وتساعد في تحديد جميع الأعضاء القابلة للملاحظة في نفس نظام الدوران.

من الناحية العملية، تساعد COSY في الإجابة على "أي البروتونات مقترنة ببعضها البعض؟"، بينما تساعد TOCSY في الإجابة على "أي البروتونات تنتمي إلى نفس نظام الدوران؟"

تستعرض هذه المقالة التجربتين بدءاً من مبادئ تسلسل النبضات وصولاً إلى التفسير العملي للطيف، مع شرح الاختلافات الرئيسية بينهما وكيفية استخدامهما معاً في مطيافية الرنين المغناطيسي النووي ثنائية الأبعاد.

1. الوظائف الأساسية لـ COSY و TOCSY

COSY، أو مطيافية الارتباط، و TOCSY، أو مطيافية الارتباط الكلي، كلاهما يستخدم الاقتران القياسي، أو اقتران J، لتوفير معلومات ارتباط البروتون عبر الروابط الكيميائية.

ومع ذلك، فإن نوع المعلومات الهيكلية التي صُممتا للكشف عنها مختلف.

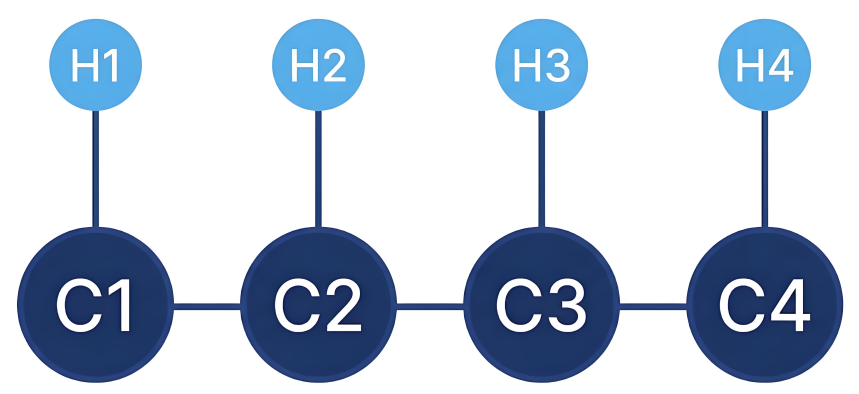

ضع في اعتبارك سلسلة بروتونات مقترنة باستمرار:

H1 → H2 → H3 → H4

COSY: اتصال الاقتران المحلي

تكتشف COSY في المقام الأول الاقترانات القياسية القابلة للملاحظة مباشرة بين أزواج البروتونات.

تنشأ الارتباطات الأكثر شيوعاً من ²J_HH و ³J_HH اقترانات، على سبيل المثال:

H1 ↔ H2
H2 ↔ H3
H3 ↔ H4

تسمح هذه الارتباطات الزوجية للباحثين ببناء اتصال البروتون المحلي خطوة بخطوة.

بمعنى آخر، طيف COSY spectrum مفيد بشكل خاص عندما يكون الهدف هو إعادة بناء العلاقة التسلسلية بين البروتونات المتجاورة أو المقترنة بشكل يمكن اكتشافه.

ملاحظة: لا تقتصر ارتباطات COSY على اقترانات الرابطتين والثلاث روابط. في الأنظمة الأليلية، أو الأنظمة العطرية، أو هندسات النوع W الصلبة، قد يولد اقتران ⁴J قوي بما فيه الكفاية، وعادة ما يكون أكبر من حوالي 1.5 هرتز، ذروة متقاطعة في COSY. لذلك، لا ينبغي اعتبار وجود ذروة متقاطعة وحدها دليلاً على أن نواتين متجاورتان مباشرة في التركيب الجزيئي.

TOCSY: تعيين نظام دوران كامل

تتبع TOCSY نهجاً مختلفاً.

من خلال نقل المغنطة عبر شبكة مقترنة بـ J، يمكن أن تصبح البروتونات داخل نفس نظام الدوران المستمر مترابطة حتى عندما لا يظهر بروتونان معينان اقتراناً مباشراً قوياً مع بعضهما البعض.

لذلك، فإن غرضها الرئيسي ليس تحديد الاتصال المباشر لكل زوج من البروتونات. بدلاً من ذلك، تُستخدم TOCSY لتحديد وتجميع بروتونات متعددة تنتمي إلى نفس نظام الدوران.

على سبيل المثال، إذا شكلت H1 و H2 و H3 و H4 شبكة اقتران مستمرة، يمكن للمغنطة أن تنتشر عبر التسلسل:

H1 → H2 → H3 → H4

ونتيجة لذلك، قد تظهر ارتباطات بين أعضاء أكثر بعداً في النظام في طيف TOCSY.

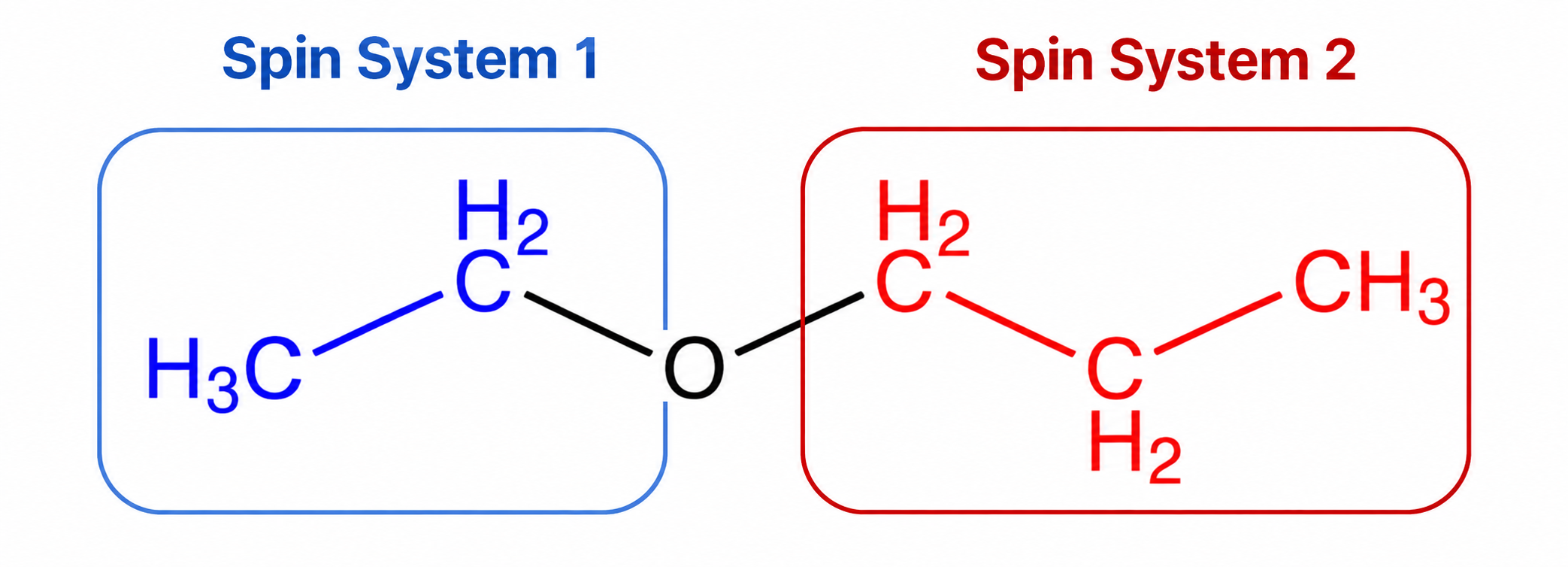

ملاحظة: يتكون نظام الدوران عادةً من مجموعة من النوى المتصلة بمسار مستمر من اقترانات J قوية بما فيه الكفاية. إذا أصبح الاقتران الفعال بين أجزاء الجزيء ضعيفاً جداً أو غائباً، فقد يتم مقاطعة نقل المغنطة. يمكن أن يحدث هذا عندما يتم فصل المجموعات بواسطة كربون رباعي، أو ترتيبات معينة للذرات المغايرة، أو هندسات ذات زاوية ثنائية السطوح قريبة من 90 درجة، حيث يصبح الاقتران صغيراً جداً. والنتيجة هي تكوين أنظمة دوران مستقلة نسبياً.

2. مبادئ تسلسل النبضات

يأتي الاختلاف الأساسي بين COSY و TOCSY من الطريقة التي يتم بها التعامل مع نقل المغنطة بعد فترة التطور غير المباشر، t₁.

2.1 COSY

يمكن تمثيل تسلسل نبضات COSY الأساسي كالتالي:

90° - t₁ - 90° - الاستحواذ (t₂)

تعمل نبضة 90° الأولى على تدوير التمغنط الطولي إلى المستوى المستعرض.

خلال t₁ فترة التطور، يساهم كل من الإزاحة الكيميائية وازدواج J في تطور التماسك.

ثم تنتج نبضة 90° الثانية انتقال تماسك مباشر.

يساهم التماسك الذي يبقى على النواة الأصلية في الإشارة القطرية خلال فترة الاستحواذ t₂، بينما يولد التماسك المنتقل إلى نواة مزدوجة قمة متقاطعة.

لذلك، تسجل تقنية COSY التقليدية بشكل أساسي علاقات ازدواج J المباشرة بين الأزواج.

في الطيف، تمثل هذه الارتباطات عادةً البروتونات المتجاورة أو البروتونات الجيمينية المرتبطة بنفس الكربون.

2.2 TOCSY

تقدم TOCSY فترة خلط بقفل الدوران إضافية بعد فترة التطور t₁.

قفل الدوران ليس مجرد نبضة تردد راديوي طويلة واحدة. وعادة ما يتم تنفيذه باستخدام قطارات نبضات مركبة مثل MLEV-17 أو DIPSI-2.

خلال وقت الخلط، تولد هذه النبضات المركبة خلطاً متماثلاً، مما يسمح للتمغنط بالانتشار عبر شبكة ازدواج J مستمرة.

ينتقل التمغنط أولاً بين البروتونات المتجاورة المزدوجة مباشرة ثم يمكن أن يستمر خطوة بخطوة عبر النظام:

H1 → H2 → H3 → H4

تسمح آلية التتابع هذه لـ TOCSY بربط الأعضاء الأكثر بعداً في نفس نظام الدوران.

وقت الخلط في TOCSY

يشار إلى مدة فترة قفل الدوران باسم وقت الخلط، وهو أحد أهم المعلمات التي تتحكم في عمق انتقال التمغنط في TOCSY.

وقت خلط قصير، على سبيل المثال 20 إلى 30 مللي ثانية

لقد بدأت عملية انتقال التمغنط للتو. تهيمن البروتونات المزدوجة القريبة على الارتباطات، لذا قد يشبه الطيف الناتج طيف COSY.

وقت خلط طويل نوعاً ما، على سبيل المثال من 60 إلى 100 مللي ثانية

هذا نطاق مفيد بشكل شائع للعديد من الجزيئات الصغيرة والمنتجات الطبيعية. يكون لدى التمغنط وقت أطول للانتشار عبر نظام مغزلي مستمر، مما يسمح للأعضاء الأكثر بعداً بأن تصبح مترابطة.

أوقات خلط أطول

الأطول ليس دائماً الأفضل.

قد تسمح زيادة وقت الخلط للتمغنط بالوصول إلى أجزاء أبعد من شبكة الاقتران، ولكن تأثيرات الاسترخاء والتأثيرات المتعلقة بالتردد الراديوي (RF) تصبح أيضاً ذات أهمية متزايدة.

T₂ يمكن أن يقلل الاسترخاء من شدة الإشارة، بينما قد تساهم التدفئة بالتردد الراديوي (RF) والتأثيرات التجريبية الأخرى في فقدان الإشارة أو توسيع الخط. في ظل بعض ظروف تسلسل النبضات والظروف التجريبية، قد تؤدي فترات الخلط الأطول أيضاً إلى زيادة تأثيرات الاسترخاء غير المرغوب فيها أو المصنوعات المرتبطة بالنبضات.

لهذا السبب، يجب اختيار وقت خلط TOCSY الأمثل وفقاً للحجم الجزيئي، وطوبولوجيا الاقتران، وسلوك الاسترخاء، ونظام المغزل محل الاهتمام.

3. كيفية تفسير أطياف COSY و TOCSY

في طيف ¹H-¹H ثنائي الأبعاد، يمثل كلا المحورين الإزاحات الكيميائية للبروتون.

تتوافق الإشارات الموجودة على طول القطر مع الرنين الملاحظ في طيف ¹H NMR أحادي البعد التقليدي.

تشير القمم المتقاطعة الموجودة بعيداً عن القطر إلى أن التمغنط قد تم نقله بين رنيني بروتون عبر مسارات اقتران قياسية.

اعتماداً على التجربة، يمكن أن تمثل هذه الارتباطات إما اقترانات زوجية مباشرة أو اتصالاً داخل نظام مغزلي مستمر.

يستخدم المثال التالي n-butyl acetate لتوضيح التفسير العملي لأطياف COSY و TOCSY.

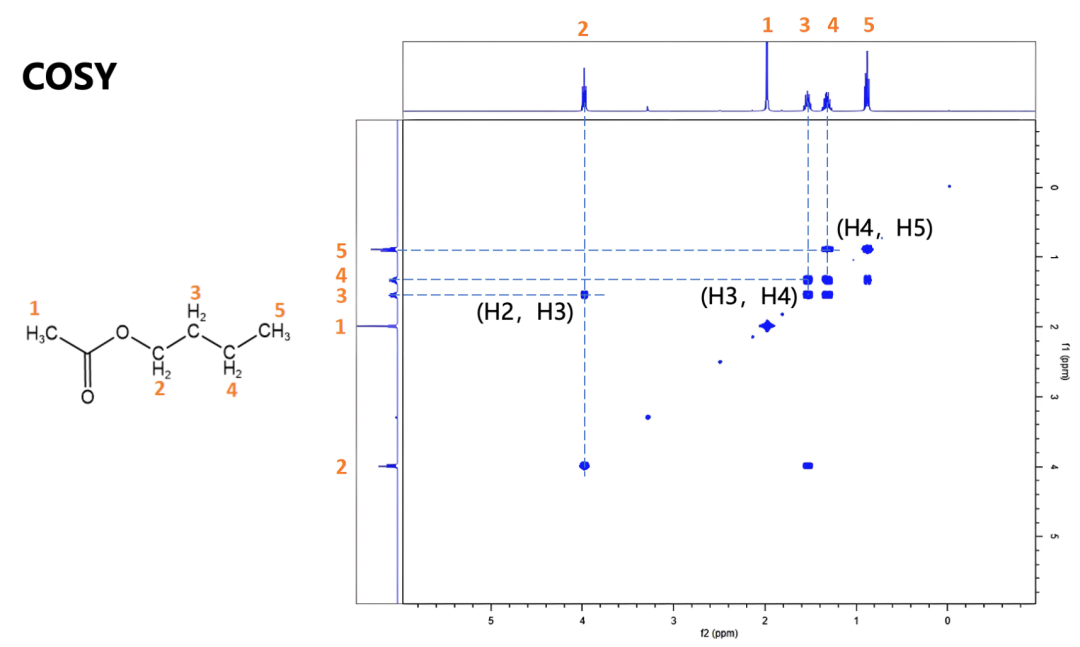

3.1 COSY: بناء تسلسل البروتون خطوة بخطوة

في n-butyl acetate، لا يحتوي كربون الكربونيل على بروتون مرتبط.

كما لا يوجد مسار اقتران بروتوني مستمر يمكن ملاحظته بين مجموعة أسيتيل ميثيل وسلسلة n-butyl.

لذلك يمكن تحليل سلسلة n-butyl باستخدام استراتيجية التتبع التدريجي.

• ابدأ بإشارة البروتون الأكثر عزلة في المجال المنخفض، H2 عند حوالي 4.0 جزء في المليون.
• اتبع الخط الأفقي من H2 حتى يتم العثور على القمة المتقاطعة H2 ↔ H3 عند حوالي 1.6 جزء في المليون.
• بعد ذلك، عد إلى إشارة القطر H3 وابحث عن ارتباطها المجاور التالي. يكشف هذا عن H3 ↔ H4قمة متقاطعة عند حوالي 1.4 ppm.
• من H4، تابع نفس العملية لتحديد ارتباط H4 ↔ H5 عند حوالي 0.9 ppm.

من خلال تتبع هذه القمم المتقاطعة الزوجية الفردية، يمكن إعادة بناء تسلسل اتصال البروتون المحلي خطوة بخطوة.

من المهم ملاحظة عدم وجود ارتباطات رئيسية بين H2 ↔ H4 أو H2 ↔ H5 في طيف COSY.

يوضح هذا أحد أهم الاختلافات بين COSY و TOCSY. يكشف COSY في المقام الأول عن علاقات الاقتران الزوجية القابلة للملاحظة المطلوبة لبناء هيكل البروتون المحلي.

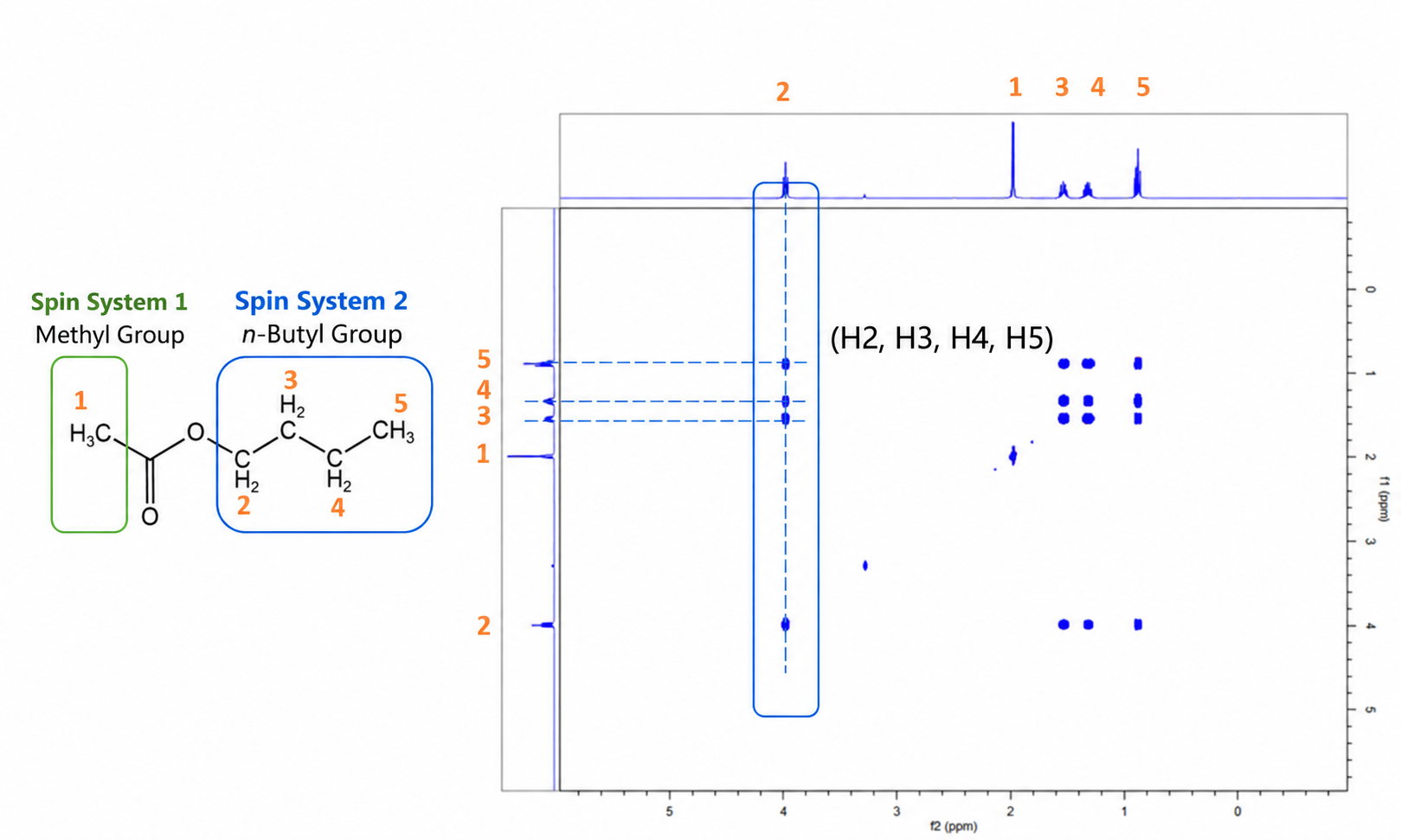

3.2 TOCSY: استخدام إشارة مرجعية لتحديد نظام الدوران بالكامل

بالنسبة لطيف TOCSY الذي تم الحصول عليه بوقت خلط مناسب، يمكن استخدام استراتيجية تفسير مختلفة.

• أولاً، حدد رنين بروتون معزول كـ إشارة مرجعية. في هذا المثال، يعتبر H2 عند حوالي 4.0 ppm مرجعاً مناسباً لأنه منفصل بشكل جيد عن إشارات البروتون الأخرى.
• بعد ذلك، ارسم خطاً أفقياً عند الإزاحة الكيميائية لـ H2.
• على طول هذا الخط، تظهر قمة قطر H2 مع قمم متقاطعة تربط H2 بـ H3 و H4 و H5.
• في المقابل، لا يظهر بروتون ميثيل الأسيتيل H1 على طول هذا المسار.

وبالتالي يمكن تعيين هذه الإشارات لنفس نظام دوران n-butyl.

يشير غياب H1 عن هذا المسار إلى أن مجموعة ميثيل الأسيتيل وبروتونات n-butyl تنتمي إلى أنظمة دوران مختلفة في ظل هذه الظروف.

يصبح هذا النهج مفيداً بشكل خاص للجزيئات الأكثر تعقيداً.

في الببتيدات، على سبيل المثال، يمكن استخدام إشارة أميد NH أو إشارة α-H كمرجع. في السكريات قليلة التعدد، غالباً ما يكون البروتون الأنوميري H-1 إشارة مرجعية مفيدة بشكل خاص.

في هذه الأنظمة، قد تتداخل العديد من رنينات البروتون الوسيطة ضمن منطقة إزاحة كيميائية ضيقة. لذلك، قد يصبح تعيين COSY خطوة بخطوة صعباً أو قد ينقطع بسبب التداخل الطيفي الشديد. يمكن أن يساعد TOCSY في تجاوز هذه المشكلة من خلال السماح للارتباطات بالامتداد عبر الشبكة المقترنة، مما يجعل من الممكن تصنيف الإشارات إلى أنظمة دوران حتى عندما يصعب تمييز رنينات وسيطة فردية.

4. COSY مقابل TOCSY: الاختلافات الرئيسية في لمحة

لذلك، فإن COSY و TOCSY ليسا تجربتين متنافستين.

فهما توفران طبقات مختلفة من المعلومات الهيكلية وغالباً ما تكونان أكثر فائدة عند تفسيرهما معاً.

5. الأسئلة الشائعة

1. هل وقت خلط TOCSY الأطول أفضل دائماً؟

لا.

بالنسبة للجزيئات الصغيرة التقليدية، 60 إلى 100 مللي ثانية غالباً ما يكون نطاقاً معقولاً لبدء الاختبار.

بالنسبة للعينات الأكثر تعقيداً، قد يكون من المفيد الحصول على مجموعتي بيانات للمقارنة، على سبيل المثال وقت خلط قصير من 20 إلى 30 مللي ثانية ووقت خلط طويل نسبياً يبلغ 80 إلى 100 مللي ثانية.

مع فترة خلط قصيرة، يهيمن على الطيف الارتباطات بين البروتونات القريبة. يمكن لفترة خلط أطول أن تكشف عن ارتباطات أكثر بعداً داخل نفس نظام الدوران.

ومع ذلك، تعتمد القيمة المثلى على العديد من العوامل التجريبية، بما في ذلك اقتران J، وسلوك الاسترخاء، والمذيب، ودرجة الحرارة، وأداء المسبار، وطاقة التردد الراديوي. لذلك يجب تحسين وقت الخلط للعينة المحددة والهدف التجريبي بدلاً من مجرد تعظيمه.

2. إذا لم يتم ملاحظة أي قمة متقاطعة، هل يمكننا استنتاج أن بروتونين ليسا متجاورين أو مرتبطين؟

لا.

غياب قمة متقاطعة مرئية لا يعني بالضرورة أن نواتين غير مرتبطتين.

على سبيل المثال، وفقاً لـ علاقة كاربلوس، يمكن لبعض الزوايا ثنائية السطوح أن تقلل بشكل كبير من ³اقتران J.

قد يكون من الصعب أيضاً ملاحظة ذروة التقاطع إذا كانت قريبة من القطر ومحجوبة بواسطة الذيول القطرية.

قد تخضع البروتونات القابلة للتبادل لتبادل كيميائي سريع، مما يؤدي إلى توسيع كبير في الخط.

في تجربة TOCSY، قد يمنع وقت الخلط القصير جداً أيضاً المغنطة من الوصول إلى أعضاء أكثر بعداً في نظام الدوران.

لذلك، لا ينبغي أن يستند استنتاج "عدم وجود اقتران" إلى ذروة تقاطع مفقودة وحدها. يجب أن يأخذ التفسير أيضاً في الاعتبار أنماط انشطار 1D، وبيانات 2D NMR التكميلية، ومعايير الاستحواذ المستخدمة للتجربة.

3. ما هي مزايا التجارب المعززة بالتدرج مثل gCOSY و gTOCSY؟

تدرجات المجال النبضي، أو PFGs، يمكن استخدامها لتحديد مسارات نقل التماسك المحددة وقمع بعض ضوضاء ₁ والتشوهات.

مقارنة ببعض التجارب التقليدية ذات الطور الدوري، قد تقلل التسلسلات المعززة بالتدرج أيضاً من عدد المسوحات المطلوبة.

يعتمد المقدار الفعلي لوقت الجهاز الذي يتم توفيره على تسلسل النبض المحدد ومعايير الاستحواذ.

ومع ذلك، لا يمكن لاختيار التدرج التعويض عن المشاكل التجريبية الأساسية. لا يزال ضعف الضبط (shimming)، ومعايرة النبض غير الدقيقة، وقمع المذيب غير الكافي، أو أخذ العينات غير الكافي في البعد غير المباشر يمكن أن يضر بجودة الطيف. يظل الإعداد التجريبي الأساسي الجيد ضرورياً للحصول على أطياف COSY و TOCSY موثوقة.

الاختيار بين COSY و TOCSY في الممارسة العملية

تشكل COSY و TOCSY واحدة من أكثر المجموعات فائدة في مطيافية 2D NMR.

تساعد COSY في تحديد البروتونات التي تظهر علاقات اقتران J مباشرة يمكن ملاحظتها، مما يجعلها مفيدة بشكل خاص لتتبع الاتصال المحلي.

تساعد TOCSY في تحديد البروتونات التي تنتمي إلى نفس نظام الدوران، مما يسمح للباحثين بتجميع الرنين المرتبط حتى عندما تتداخل القمم الوسيطة الفردية أو لا تظهر البروتونات البعيدة ارتباطاً مباشراً قوياً.

المفتاح هو تحديد السؤال الهيكلي قبل اختيار التجربة.

إذا كان الهدف هو تتبع تسلسل بروتون محلي، فغالباً ما تكون COSY هي نقطة البداية الطبيعية. إذا كان الهدف هو تحديد أعضاء نظام دوران مقترن بالكامل، فيمكن لـ TOCSY توفير المعلومات الإضافية المطلوبة.

تعد أطياف NMR عالية الجودة أساس التحليل الهيكلي الموثوق.أجهزة مطياف NMR للحالة السائلة CIQTEK CAN Series تجمع بين نظام مغناطيسي مستقر ومكتبة شاملة لتسلسلات النبض، وتدعم التجارب بدءاً من 1D NMR الروتينية وصولاً إلى مجموعة واسعة من طرق 2D NMR للبحث والتدريس في الكيمياء، وعلوم المواد، والطب الحيوي، والمجالات ذات الصلة.

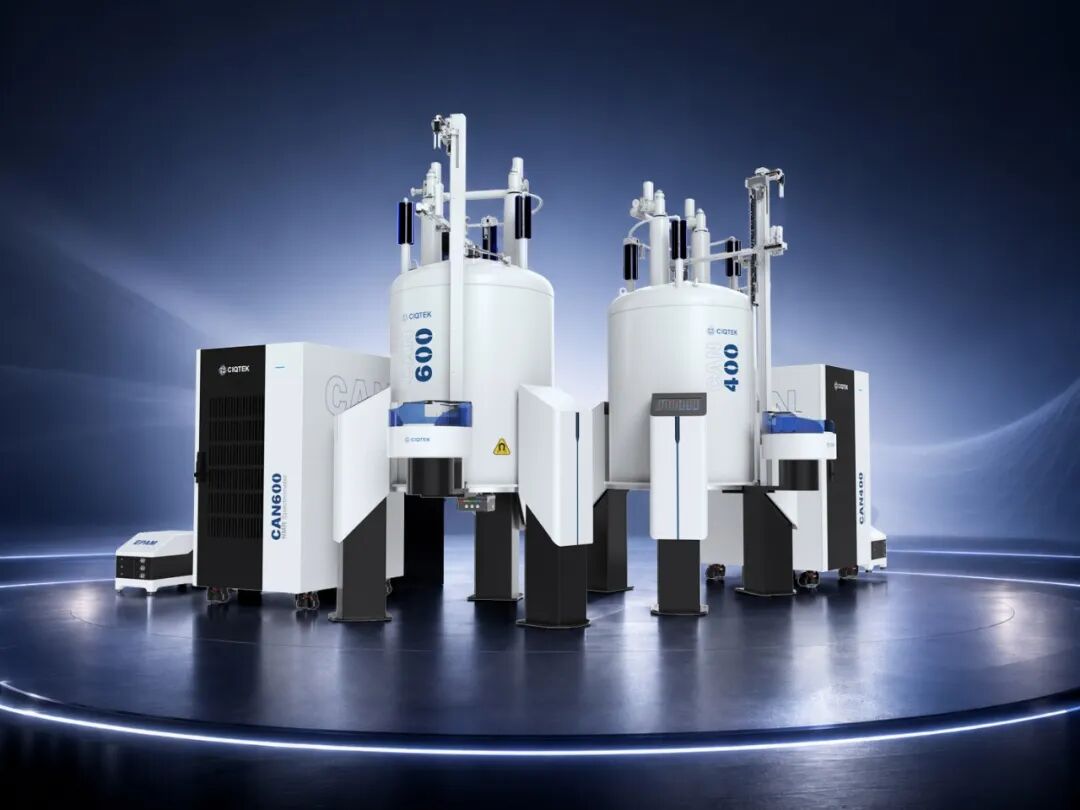

أجهزة مطياف NMR للحالة السائلة CIQTEK CAN400 و CAN600

عند تفسير أطياف COSY أو TOCSY، غالباً ما يكون الجزء الأكثر صعوبة ليس جمع المزيد من الارتباطات، بل فهم ما تخبرك به كل ذروة تقاطع وما لا تخبرك به بالضبط.
