الضغط المرن الإلكتروني ذو درجة الحرارة المتغيرة: لماذا تُعدّ درجة الحرارة سلاحك السري

لا تُعد درجة الحرارة مجرد بيئة محيطة في الرنين المغناطيسي الإلكتروني (EPR) التحليل الطيفي. يُعدّ التحليل الطيفي أحد أهمّ المعايير التجريبية، إلى جانب قدرة الموجات الميكروية ونطاق المجال المغناطيسي. باختيار درجة الحرارة المناسبة، ستحصل على إشارات أكثر وضوحًا، وحساسية أعلى، وتفاصيل بنيوية لا يمكن للقياسات التي تُجرى عند درجة حرارة الغرفة أن تكشفها. أما إذا اخترت درجة حرارة خاطئة، فقد تختفي الإشارة تمامًا. يشرح هذا الدليل فيزياء الرنين المغناطيسي الإلكتروني (EPR) عند درجات حرارة متغيرة، ويساعدك على اختيار الإعداد الأمثل لعيناتك.

لماذا تُعدّ درجة الحرارة مهمة للغاية في EPR

تتضمن كل تجربة رنين مغناطيسي إلكتروني ثلاثة أسئلة: كيف تُعيد درجة الحرارة تشكيل بيئة الدوران المجهرية؟ وكيف تؤثر على تفسير الطيف؟ وما هي الأنظمة التي تتطلب قياسات درجة حرارة متغيرة؟ دعونا نحلل ذلك.

التبريد: أبسط طريقة لتعزيز الحساسية

تأتي إشارة الرنين المغناطيسي الإلكتروني من حقيقة بسيطة. تشغل الإلكترونات غير المزدوجة مستويين من طاقة الدوران، والفرق في عدد الإلكترونات بين هذين المستويين هو ما نكتشفه. في مجال مغناطيسي خارجي B ₀ تخضع دورانات الإلكترون انقسام زيمان ، مما يؤدي إلى إنشاء مستويين مع م _s = +1/2 و m _s = -1/2. الفرق في الطاقة بينهما هو:

ال توزيع بولتزمان يتحكم هذا في كيفية شغل الإلكترونات لهذه المستويات. وتعتمد نسبة شغل الإلكترونات على درجة الحرارة بشكل مباشر للغاية:

إليك ما يعنيه هذا عمليًا. تتناسب شدة إشارة الرنين المغناطيسي الإلكتروني (EPR) طرديًا مع الفرق في كثافة الجزيئات بين المستويين. ويتناسب هذا الفرق عكسيًا مع درجة الحرارة (1/T). بعبارة أخرى، كلما انخفضت درجة الحرارة، زادت قوة الإشارة. هذا أمرٌ لا جدال فيه. تُعد درجة الحرارة متغيرًا مستقلًا وقابلًا للتحكم الكامل، لذا فإن تبريد العينة هو الطريقة الأساسية والمباشرة لتعزيز الحساسية المطلقة في مطيافية الرنين المغناطيسي الإلكتروني .

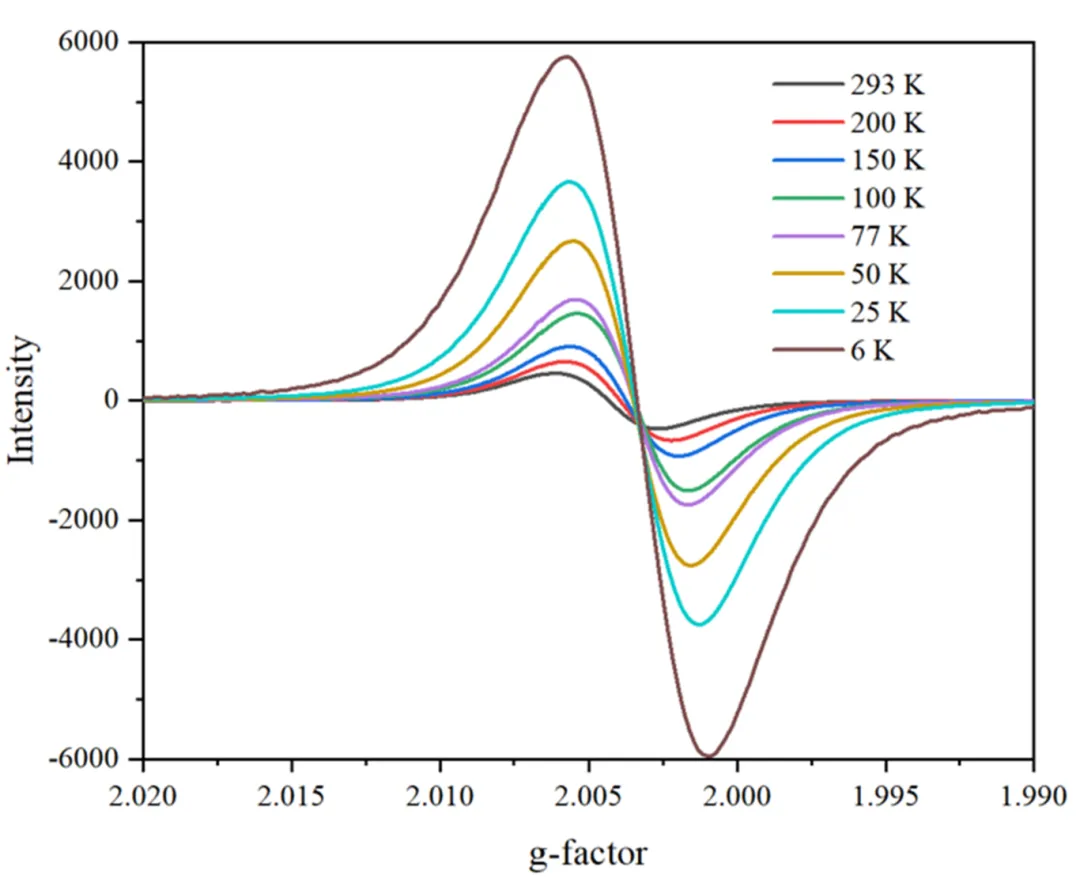

أطياف الرنين المغناطيسي الإلكتروني لعينة فحم ضعيفة تم قياسها عند درجات حرارة مختلفة. درجات الحرارة المنخفضة تعطي إشارات أقوى بشكل ملحوظ. (تم القياس باستخدام نظام CIQTEK EPR).

التبريد يبطئ الاسترخاء، ويكشف عن إشارات خفية.

لا تؤثر درجة الحرارة على قوة الإشارة فحسب، بل تتحكم أيضًا في استرخاء الدوران وهذا ما يحدد ما إذا كان بالإمكان رصد الإشارة من الأساس. وينقسم الاسترخاء في الرنين المغناطيسي إلى فئتين.

استرخاء الدوران الشبكي (T1) ₁ ). هذه هي العملية التي تتبادل فيها اللفات المغزلية المثارة الطاقة مع الشبكة البلورية المحيطة بها. وهي عملية حساسة للغاية لدرجة الحرارة. عند درجة حرارة الغرفة، تكون اهتزازات الشبكة قوية. وتبدد اللفات المغزلية المثارة طاقتها بسرعة، لذا فإن T ₁ قصير. قم بتبريد النظام، وستقوم فعلياً "بتجميد" تلك الاهتزازات الشبكية. ₁ يطول بشكل ملحوظ.

استرخاء الدوران المغزلي (T1) ₂ ). ينشأ هذا بشكل رئيسي من التفاعلات المغناطيسية ثنائية القطب بين اللفات المتجاورة. ويتأثر بدرجة أقل بشكل مباشر بدرجة الحرارة.

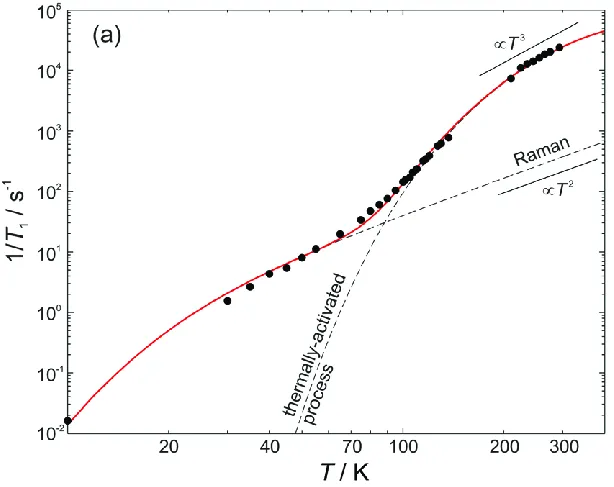

معدل استرخاء الدوران الشبكي كدالة لدرجة الحرارة. يُظهر الاعتماد الشديد على درجة الحرارة سبب ضرورة التبريد للأنظمة ذات فترات الاسترخاء القصيرة. (المرجع: Phys. Chem. Chem. Phys.، 2020، 22، 15751-15758)

تي ₂ يتحكم في عرض الخط الطيفي. يتناسب عرض الخط المتجانس عكسيًا مع T ₂ (أقصر T) ₂ (خط أوسع). بينما T ₂ لا يعتمد الأمر نفسه بشكل كبير على درجة الحرارة، T ₁ يحدد الحد الأعلى النظري لـ T ₂ إذا كان T ₁ يكون قصيرًا للغاية في درجة حرارة الغرفة، مما يجبر T ₂ أن تكون قصيرة أيضًا. وفقًا لمبدأ هايزنبرغ للشك، يتسبب هذا في اتساع شديد في عمر الإشارة. يصبح الخط عريضًا جدًا لدرجة أنه يختفي في ضوضاء خط الأساس. ترى "انعدام الإشارة" بينما في الواقع، الإشارة متسع بشكل ميؤوس منه.

وهذا يفسر الإحباط الشائع في مختبرات الرنين المغناطيسي الإلكتروني.

· مناسب لدرجة حرارة الغرفة: الجذور العضوية و ns ¹ أيونات التكوين، التي لها زمن استرخاء أطول ₁ قيم.

· يُشكّل تحدياً في درجة حرارة الغرفة: معظم أيونات المعادن الانتقالية (مثل الكوبالت الثنائي، والحديد الثلاثي عالي الدوران) وأيونات العناصر الأرضية النادرة. هذه أنظمة كلاسيكية ذات استرخاء قصير. عند درجة حرارة الغرفة، غالبًا لا تُعطي أي إشارة قابلة للاستخدام. تحتاج إلى درجات حرارة النيتروجين السائل أو الهيليوم السائل لرؤيتها.

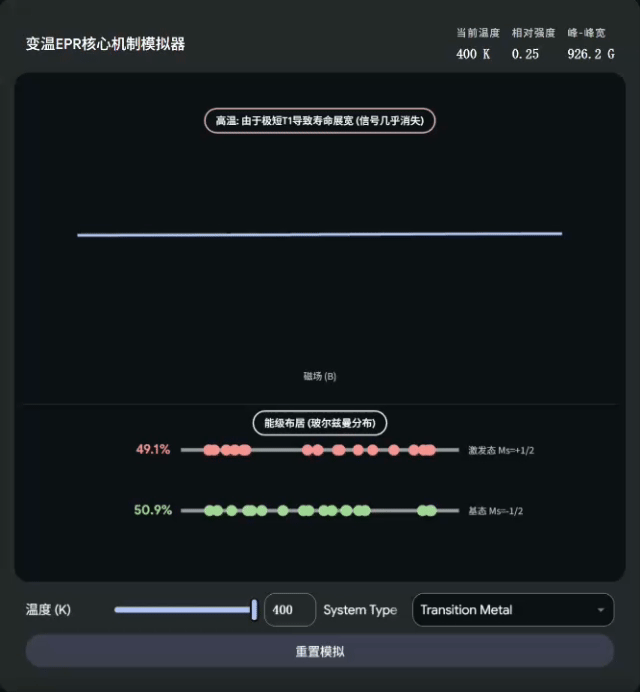

محاكاة الرنين المغناطيسي الإلكتروني (EPR) عند درجات حرارة متغيرة توضح كيف تصبح الإشارة قابلة للكشف مع انخفاض درجة الحرارة. لاحظ أن طور إشارة الرنين المغناطيسي الإلكتروني معكوس في هذا الرسم التخطيطي.

تغيرات درجة الحرارة، الحركة الجزيئية، إعادة تشكيل قممك

تُعطي الجذور العضوية المستقرة في المحلول وبعض معقدات الفلزات الانتقالية ذات أزمنة الاسترخاء الطويلة إشارات واضحة عند درجة حرارة الغرفة. فهل لا تزال درجة الحرارة مهمة لهذه الأنظمة؟ بالتأكيد.

في المحلول عند درجة حرارة الغرفة، تتقلب الجزيئات بسرعة وعشوائية، مثل البلابل الصغيرة الدوارة. هذا التقلب يُلغي تمامًا تباين موتر g وموتر اقتران التفاعل الفائق الدقيق. والنتيجة هي قمة ضيقة متناظرة ومتساوية الخواص.

مع انخفاض درجة الحرارة، تتباطأ حركة الجزيئات. وفي النهاية، يتجمد المحلول ويتحول إلى زجاج، ويتوقف دوران الجزيئات تمامًا. لم يعد التباين المغناطيسي يُخفى بالمتوسط. تكشف التوجهات المكانية المختلفة عن تفاعلاتها المغناطيسية الكاملة. تتحول الذروة المتناحية البسيطة إلى طيف "محلول متجمد" غني بمعلومات هيكلية ثلاثية الأبعاد. يمكنك الآن استخلاص تفاصيل حول بيئة التنسيق والتوجه الجزيئي للمركز البارامغناطيسي.

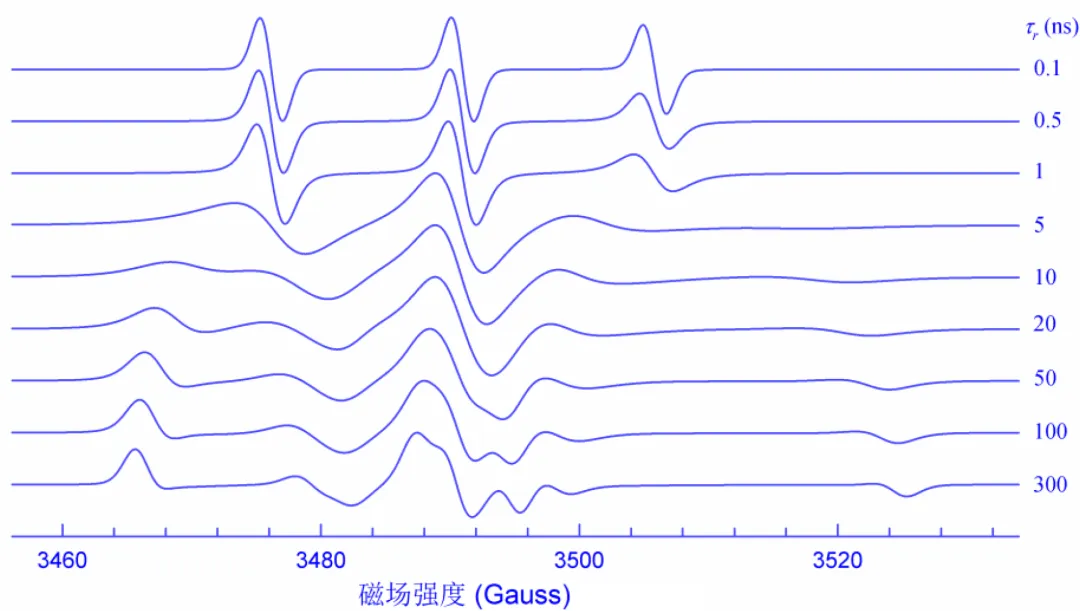

أطياف الرنين المغناطيسي الإلكتروني المحاكاة لـ R ₁ لا ^• جذر يوضح تطور زمن الارتباط τ _ر من الأعلى إلى الأسفل، τ _ر تزداد هذه القيمة مع تباطؤ الحركة الجزيئية من محلول مخفف عند درجة حرارة الغرفة باتجاه الحالة المتجمدة. معلمات المحاكاة: 9.8 جيجاهرتز، g _x =2.008، غرام _y =2.006، غرام _z =2.003، أ _x =أ _y =20، أ _z =85 ميجاهرتز. (مقتبس من الرنين المغناطيسي الإلكتروني: المبادئ والتطبيقات .)

ما هي درجة الحرارة المناسبة لعينتك؟ دليل اختيار النظام

تختلف أنظمة الدوران المختلفة اختلافًا كبيرًا في بنيتها الطاقية وخصائصها الديناميكية. وهذا يعني أنها تحتاج إلى نطاقات حرارية مختلفة تمامًا لإجراء قياسات الرنين المغناطيسي الإلكتروني المثلى.

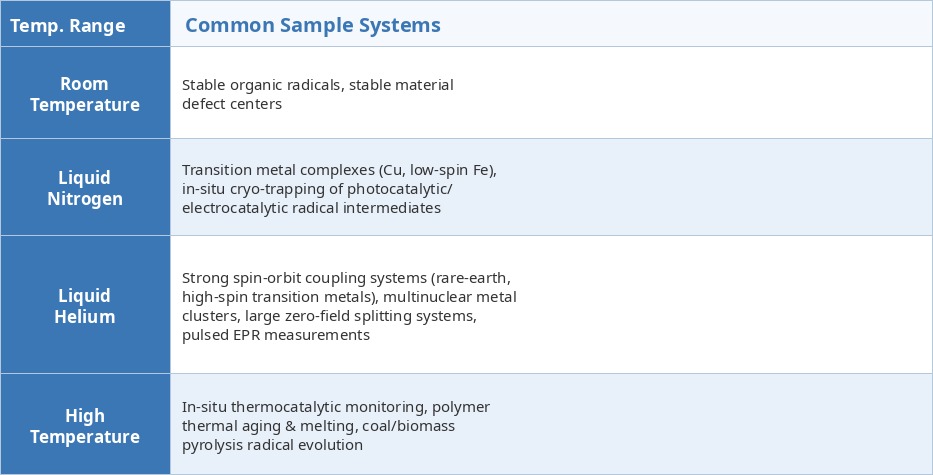

نطاقات درجات الحرارة المثلى لفئات عينات الرنين المغناطيسي الإلكتروني الشائعة. اختر نطاق درجة الحرارة المناسب لجهازك للحصول على أفضل النتائج.

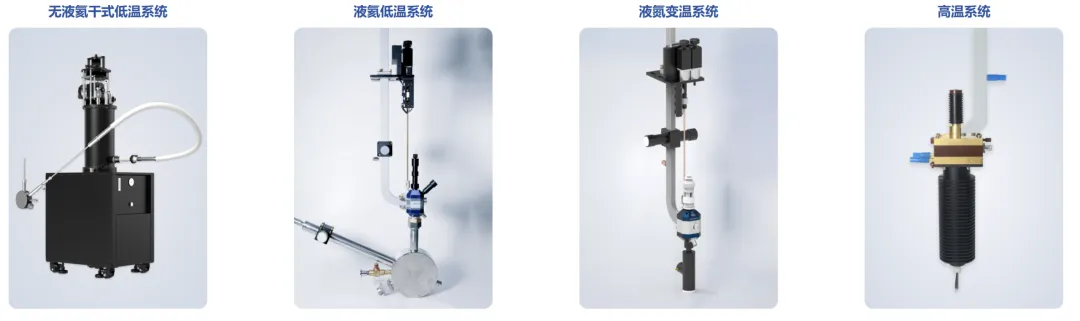

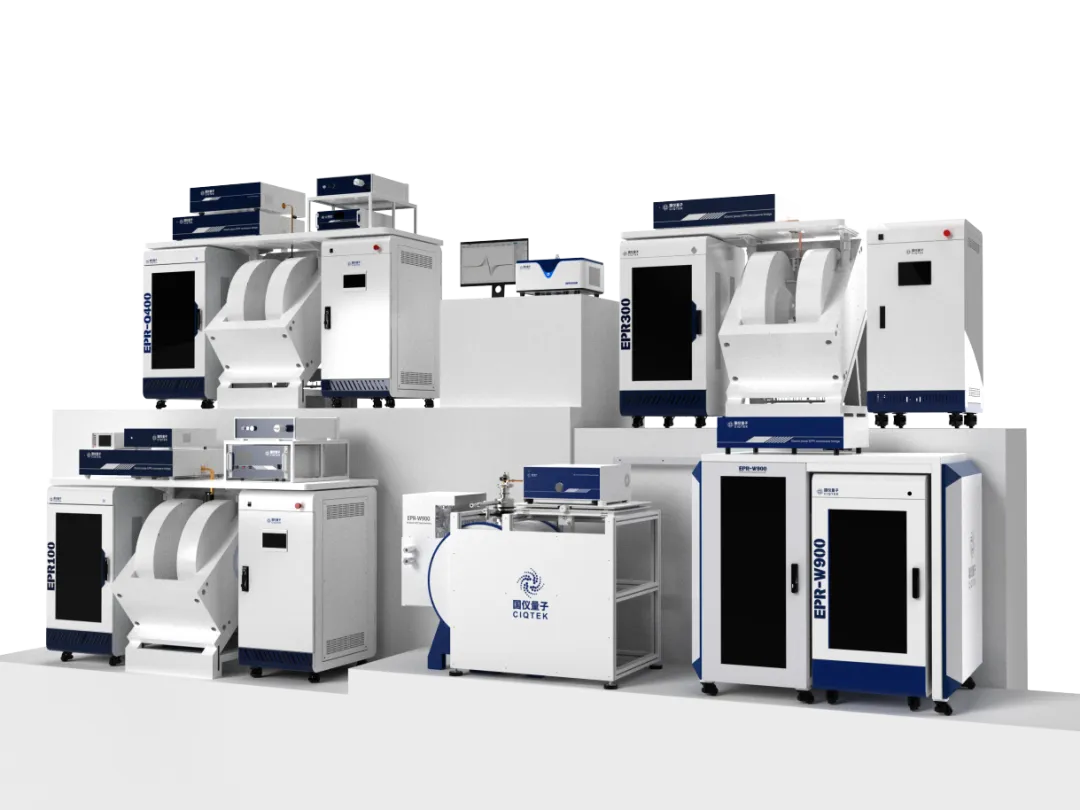

تقدم شركة CIQTEK حلول EPR ذات نطاق كامل من درجات الحرارة المتغيرة متوافق مع جميع الموجات المستمرة والنبضية مطياف الرنين المغناطيسي الإلكتروني من التوصيف الروتيني إلى البحوث الرائدة، نحن نوفر لك كل ما تحتاجه.

درجة الحرارة هي مفتاح عالم الدوران

إن درجة الحرارة ليست مجرد رقم على مؤشر، بل هي المفتاح الذي يفتح عالم الدوران المجهري. افهم كيف ترتبط خصائص عينتك بدرجة الحرارة، وستوسع نطاق بحثك بشكل كبير.

تؤدي درجات الحرارة المنخفضة إلى زيادة الحساسية من خلال عامل بولتزمان. فهي تطيل أوقات الاسترخاء للكشف عن الإشارات التي قد تختفي لولا ذلك في ضوضاء متسعة. إنها تبطئ الحركة الجزيئية للكشف عن التفاصيل الهيكلية غير المتجانسة المخفية في أطياف درجة حرارة الغرفة. كل من هذه التأثيرات يفتح آفاقًا تجريبية جديدة.

سواء كنت تدرس الجذور العضوية، أو مركبات المعادن الانتقالية، أو أنظمة العناصر الأرضية النادرة، فإن الإعداد الصحيح لدرجة الحرارة المتغيرة يحدث الفرق بين تجربة فاشلة ونتيجة رائدة.
