المجهر الإلكتروني الماسح وتقنية الحزمة الأيونية المركزة: مزيج قوي لتحليل أعطال لوحات الدوائر المطبوعة

تجمع شركة CIQTEK بين تقنيتي SEM وFIB كفريق قوي، مما يوفر دعمًا حاسمًا لتحسين عملية تصنيع لوحات الدوائر المطبوعة، والتحقق من الموثوقية، وتحديد السبب الجذري للأعطال.

التصوير المجهري الإلكتروني الماسح عالي الدقة: "المجهر" لتفاصيل السطح

ال SEM تستخدم هذه التقنية شعاعًا إلكترونيًا عالي الدقة لالتقاط صور واضحة لبنية سطح لوحة الدوائر المطبوعة. وتكشف بوضوح استثنائي عن طلاء وسادات اللحام، والمركبات بين الفلزية، والتشققات الدقيقة، وشعيرات القصدير، وتلوث الجسيمات الغريبة.

بالإضافة إلى تقنية التحليل الطيفي للأشعة السينية المشتتة للطاقة (EDS)، يُجري المجهر الإلكتروني الماسح (SEM) أيضًا تحليلًا للعناصر على المناطق المجهرية. يُمكّن هذا المزيج المهندسين من تحديد البصمة الكيميائية للعيوب، مما يُسهّل اكتشاف المشكلات مثل الدوائر القصيرة، والدوائر المفتوحة، والتآكل، وشذوذات الطلاء.

القطع النانوي بتقنية الحزمة الأيونية المركزة: "المشرط" للهياكل الداخلية

بينما يتفوق المجهر الإلكتروني الماسح (SEM) في تصوير الأسطح، يتولى المجهر الأيوني المركّز (FIB) المهمة عند الحاجة لرؤية ما يحدث داخل اللوحة. باستخدام شعاع أيوني دقيق للغاية (بالنانومتر)، يُجري المجهر الأيوني المركّز (FIB) تقطيعًا عرضيًا دقيقًا عند موقع العيب المحدد. فهو يُحضّر شرائح رقيقة جدًا عبر اللوحات متعددة الطبقات، والوصلات العمياء، والوصلات المدفونة، كاشفًا بذلك عن البنى الداخلية التي لا يمكن الوصول إليها بالتقطيع الميكانيكي.

يمكن اعتبار تقنية FIB بمثابة أداة جراحية مجهرية. فهي تزيل المواد بدقة متناهية تصل إلى النانومتر، تاركةً مقطعًا عرضيًا نظيفًا جاهزًا للتصوير والتحليل.

جمال العالم المجهري، يتجلى في كل تفاصيله.

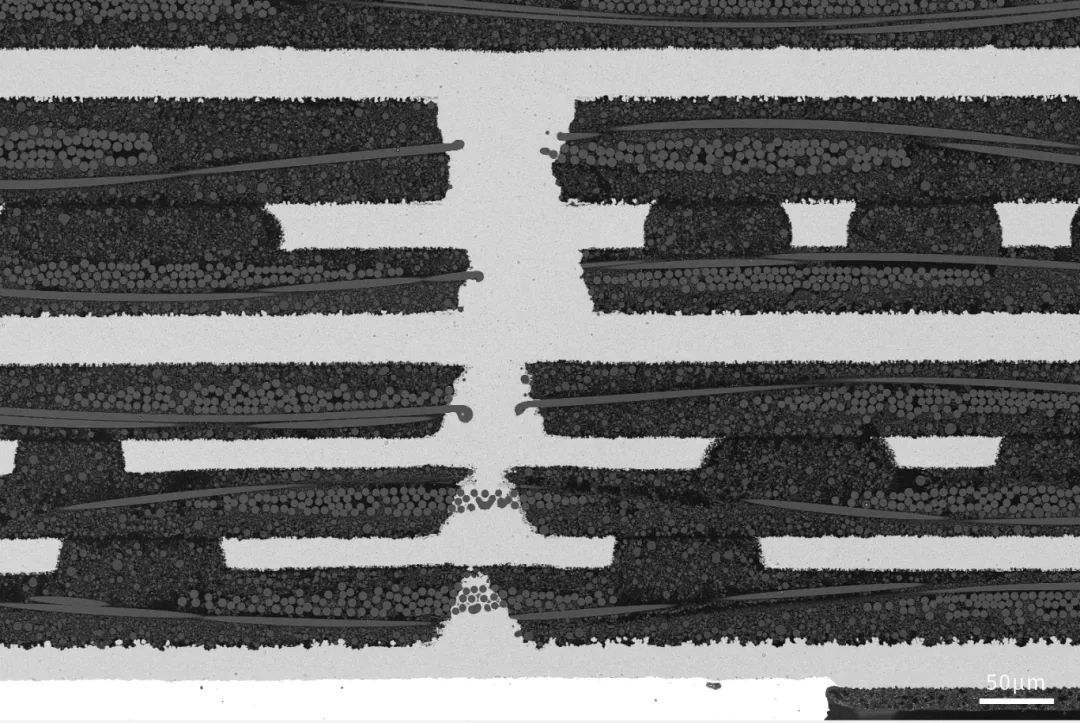

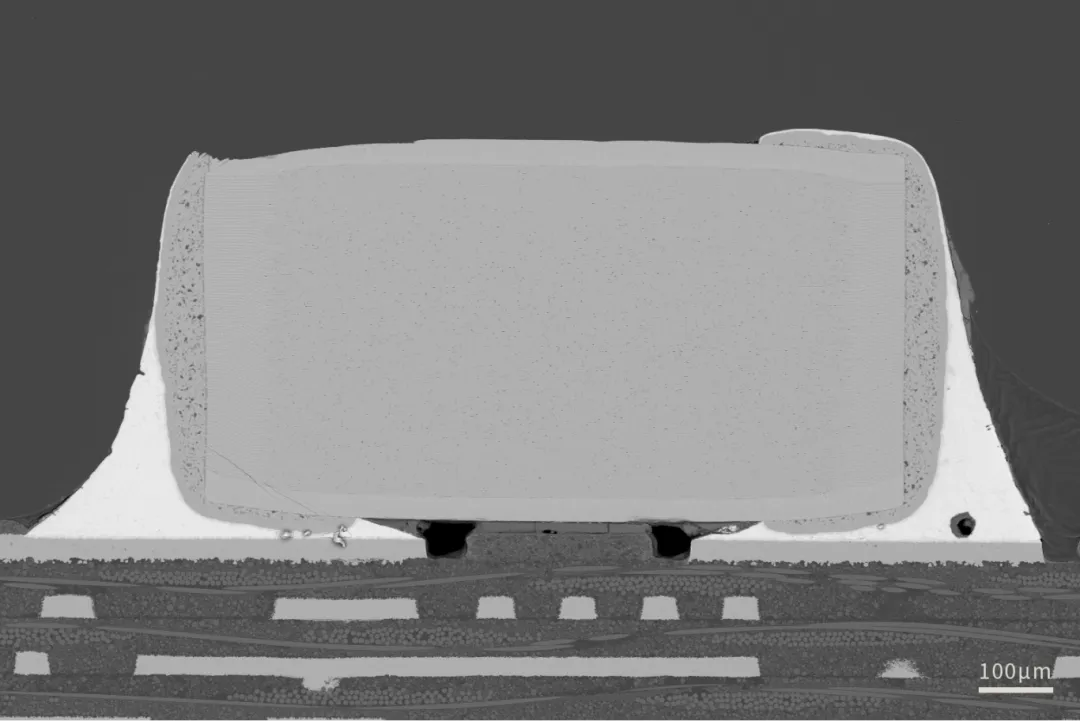

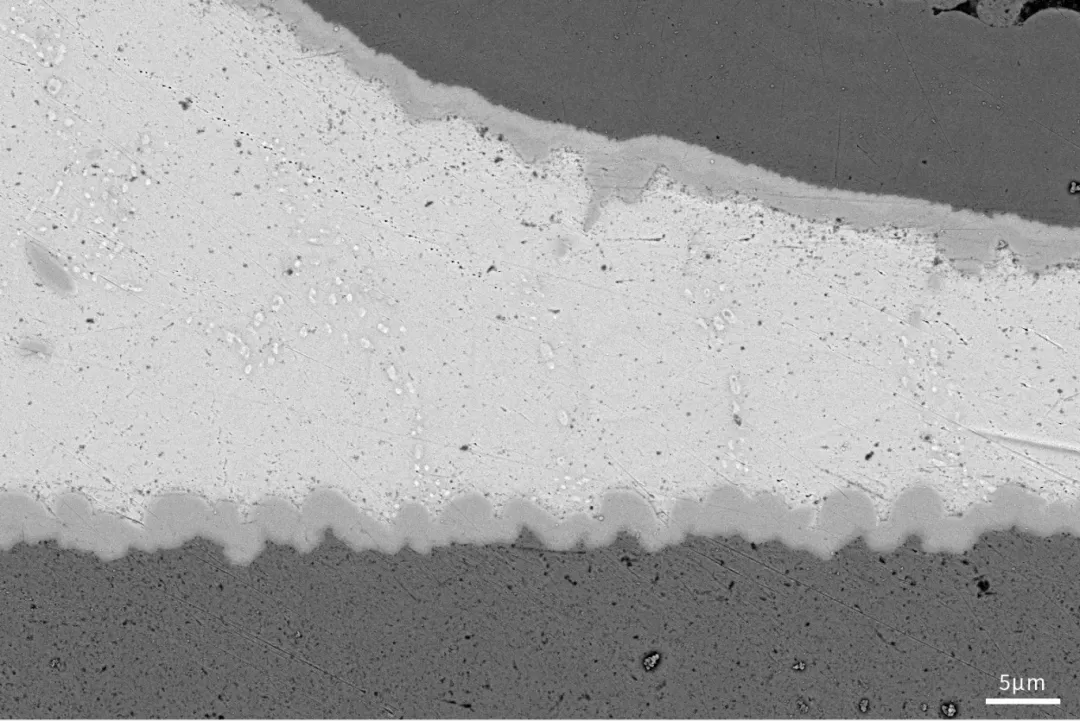

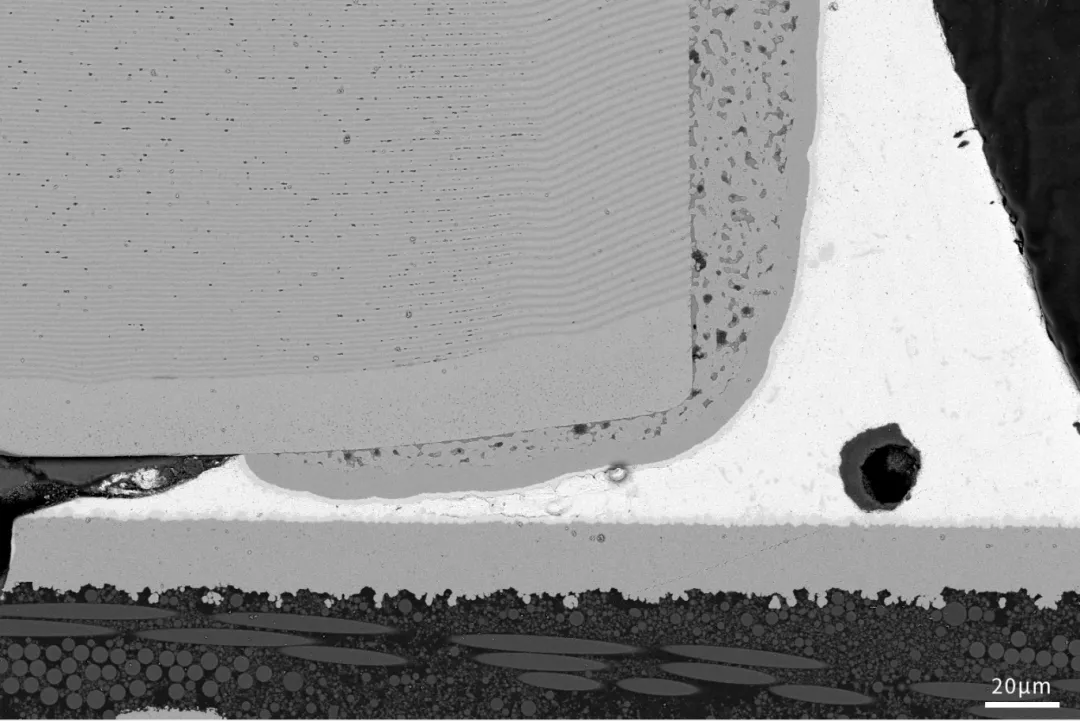

إليكم أمثلة حقيقية لـ مجاهر إلكترونية من شركة CIQTEK في الملاحظة المقطعية للوحات الدوائر المطبوعة:

صُممت للمختبرات التي تتطلب موثوقية عالية

تُطوّر شركة CIQTEK منصات المجهر الإلكتروني الخاصة بها من الصفر، بدءًا من الخوارزميات الأساسية وصولًا إلى تصميم الأجهزة. يضمن هذا التكامل الرأسي أداءً ثابتًا واستقرارًا طويل الأمد في الإمداد، وهو أمر بالغ الأهمية للمختبرات التي تُجري إنتاجًا مستمرًا أو برامج بحثية متعددة السنوات.

تدعم الشركة أجهزتها بدعم فني سريع الاستجابة وتحديثات منتظمة للبرامج، مما يساعد المستخدمين على الحفاظ على تشغيل أنظمتهم بكفاءة مع مرور الوقت.
