CIQTEK تكشف عن حل 4D-STEM للمجهر الإلكتروني المتقدم
CIQTEK تكشف عن حل 4D-STEM للمجهر الإلكتروني المتقدم
September 28, 2025
مجهر مسح إلكتروني ناقل رباعي الأبعاد (4D-STEM)
يُعدّ هذا التوجه من أحدث الاتجاهات في مجال المجهر الإلكتروني. بإجراء مسح ثنائي الأبعاد لسطح العينة مع تسجيل نمط حيود كامل عند كل نقطة مسح باستخدام كاشف مُبكسل، يُولّد 4D-STEM مجموعة بيانات رباعية الأبعاد تحتوي على معلومات في الفضاء الحقيقي والفضاء المتبادل.
تتخطى هذه التقنية قيود المجهر الإلكتروني التقليدي الذي يجمع عادةً إشارة تشتت واحدة فقط. بدلاً من ذلك، تلتقط وتُحلل الطيف الكامل لتفاعلات الإلكترونات والعينات. باستخدام تقنية 4D-STEM، يمكن للباحثين تحقيق وظائف متقدمة متعددة ضمن تجربة واحدة، بما في ذلك التصوير الافتراضي، وتحديد اتجاه البلورات ورسم خرائط الإجهاد، وتحليل توزيع المجالين الكهربائي والمغناطيسي (تباين الطور التفاضلي)، وحتى إعادة بناء الدقة الذرية من خلال تقنية الحيود المتراصة. تُوسّع هذه التقنية بشكل كبير أبعاد وعمق توصيف المواد، مما يوفر أداة غير مسبوقة لعلم النانو وأبحاث المواد.
في المؤتمر الوطني الصيني حول المجهر الإلكتروني 2025 (26-30 سبتمبر، ووهان)،
سيكتيك
يطلق سراحه
حل 4D-STEM
، تم تصميمه لاختراق حدود التصوير التقليدي وتقديم البيانات بأبعاد لا مثيل لها وقوة تحليلية.

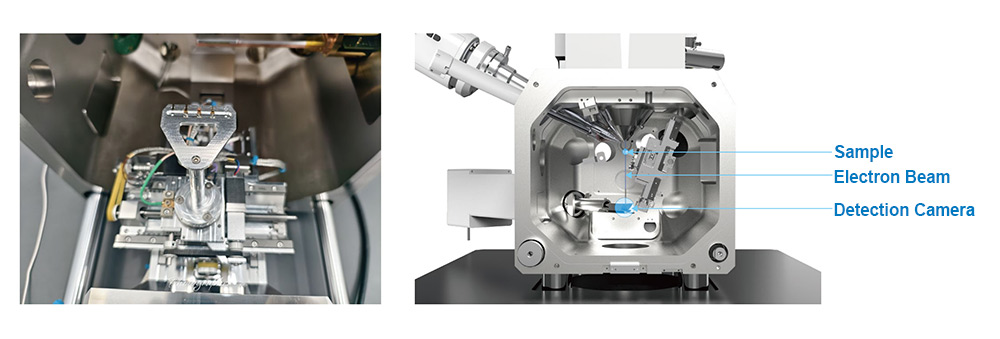

سير عمل النظام
ال
حل CIQTEK 4D-STEM
سمات
دقة مكانية عالية، تحليل متعدد الأبعاد، تشغيل بجرعات منخفضة
لتقليل الضرر الناتج عن الشعاع، ومعالجة البيانات بشكل مرن
، لتزويد الباحثين بطرق موثوقة ومتميزة لتحليل المواد المتقدمة.
